КПМВ – твердотельное мягкое устройство высокого напряжения

Описание

Знакомство с устройством

Устройство плавного пуска высокого напряжения — это новое интеллектуальное устройство пуска двигателя, подходящее для асинхронных и синхронных двигателей с короткозамкнутым ротором. Это интегрированное оборудование управления клеммами двигателя для пускателя, дисплея, защиты и сбора данных. Пользователи могут реализовать более сложные функции управления, используя меньшее количество компонентов. Высоковольтное устройство плавного пуска контролирует входное напряжение посредством угла проводимости между элементами управления, чтобы изменить значение напряжения на стороне стартера двигателя, то есть контролировать пусковой момент и пусковой ток двигателя для реализации двигателя. контроль плавного пуска. Высоковольтные устройства плавного пуска могут плавно ускоряться в соответствии с заданными параметрами пуска, тем самым снижая электрическое и механическое воздействие на электросеть, двигатель и оборудование. Когда двигатель достигает номинальной скорости, байпасный контактор включается автоматически. Высоковольтное устройство плавного пуска продолжает контролировать двигатель после запуска и обеспечивает различные защиты от неисправностей.

Режим Описание

Технические характеристики

Состав компонентов: модуль SCR высокого напряжения, компонент защиты SCR, триггерный компонент оптического волокна, компонент вакуумного переключателя, компонент сбора и защиты сигнала, элемент управления системой и компонент дисплея.

Модуль SCR: Модули SCR с одинаковыми параметрами на каждой фазе устанавливаются последовательно и параллельно.

Компоненты защиты SCR: в основном включают RC-сеть, состоящую из сети поглощения перенапряжения, состоящей из блока распределения напряжения сети защиты распределения напряжения. Компоненты оптоволоконного триггера: используйте сильную импульсную схему триггера, чтобы обеспечить согласованность и надежность триггера, используя оптоволоконный триггер для реализации изоляции высокого и низкого напряжения.

Компонент вакуумного выключателя: после запуска автоматически включается трехфазный вакуумный байпасный контактор. двигатель работает в режиме электросети. Компоненты сбора сигнала и защиты: трансформатор напряжения, трансформатор тока и грозозащитный разрядник собирают напряжение главной цепи, получают сигнал тока, управляют основным процессором и обеспечивают соответствующую защиту.

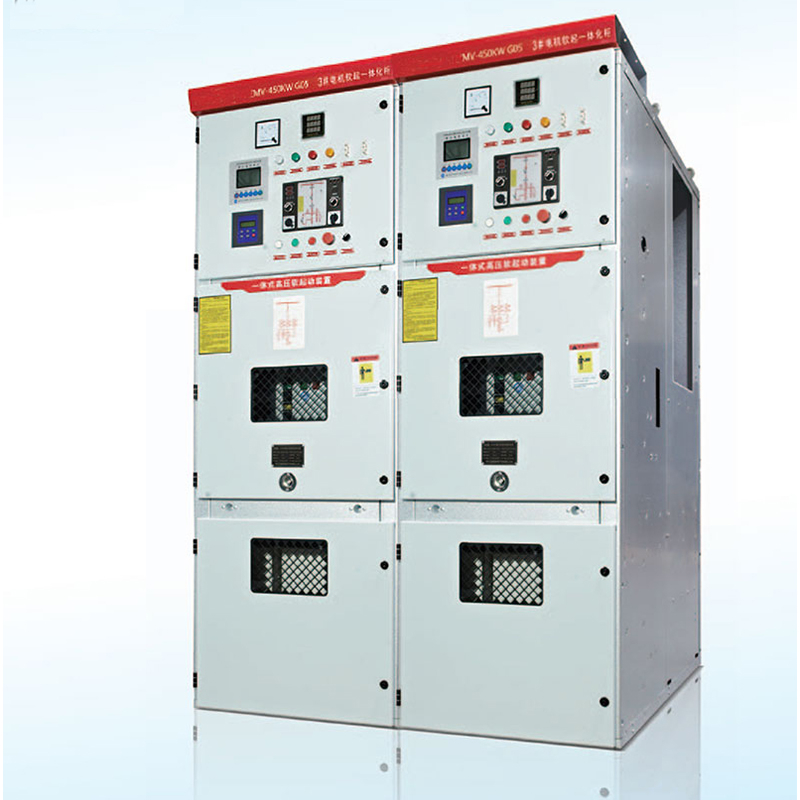

Компоненты управления и отображения системы: 32-битный центр управления исполнительным центром микроконтроллера ARM. ЖК-дисплей / сенсорный экран может отображать трехфазное напряжение, ток, информацию, рабочее состояние и т. д. В конструкции шкафа используется корпус высоковольтного распределительного шкафа KYN28, в основной конструкции используется процесс складывания из алюминиево-цинковой стальной пластины толщиной 2 мм, дверь шкафа принимает Процесс складывания холоднокатаной стальной пластины толщиной 2 мм, дверь шкафа подвергается электростатическому распылению, обладает характеристиками стойкости к ударам, коррозионной стойкости и красивого зазора. Уровень защиты IP40.

Функциональные особенности

Разнообразие стартовых способов;

Управление запуском: машина оснащена местным, дистанционным (внешний сухой контакт) ПЛК. Связь (интерфейс 485. Modbus) функция управления сигнализацией.

Плавный пуск/прямой пуск с функцией преобразования;

Тиристорная защита: технология динамического и статического разделения напряжения с помощью сопротивления и емкостного поглощения, обеспечивающая надежную и безопасную работу силовых устройств, соединенных последовательно под высоким напряжением.

Сильная защита от помех

Модульная конструкция

Интерфейс связи: интерфейс связи RS-485, встроенный стандартный протокол MODBUS, удобное подключение конфигурации.

Выход аналогового сигнала: сигнал 4–20 мА

Память на 15 отказов

Усовершенствованная и идеальная функция запуска и остановки

Высокая надежность, высокая безопасность, практичность.

Технические параметры
