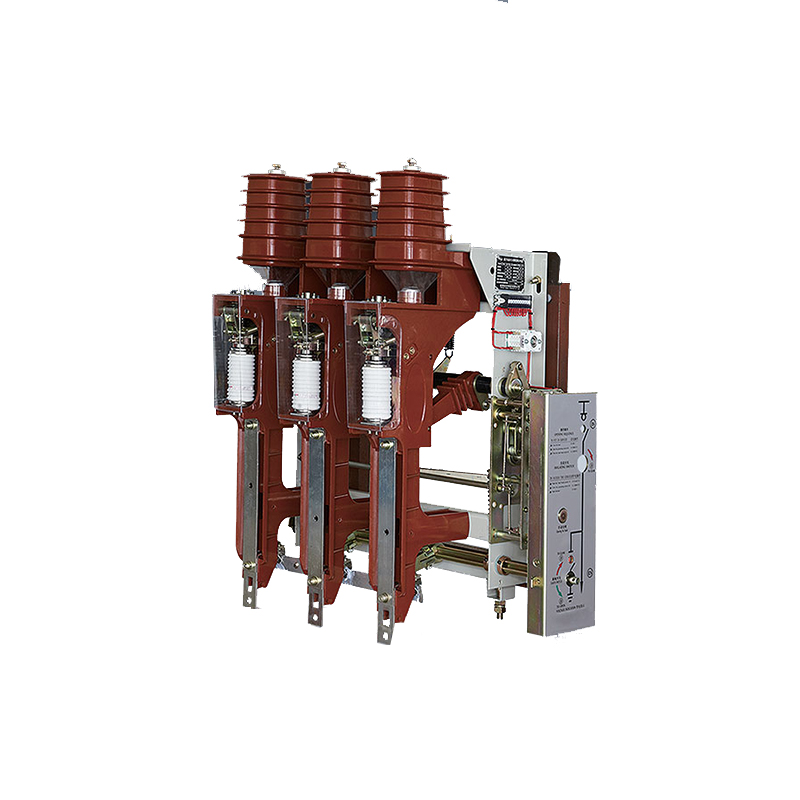

FZ(R)N25-12D/T Высоковольтный вакуумный выключатель нагрузки серии для внутреннего использования

Номинальное напряжение

(kV)

7.2/12

7.2/12

Номинальный ток

(A)

630

200

Номинальная частота

(Hz)

50/60

50/60

Номинальное выдерживаемое напряжение промышленной частоты (1min)

(kV)

42

42

Номинальное выдерживаемое напряжение грозового импульса (пиковое)

(kV)

75

75

Номинальный кратковременно выдерживаемый ток (4S)

(kA)

20

20

Номинальный ток отключения при коротком замыкании (пиковый)

(kA)

50

80

Номинальный ток отключения при коротком замыкании

(kA)

—

31.5

Номинальный кратковременно выдерживаемый ток контура заземления

(kA)

20

20

Номинальный ток отключения

(A)

—

2000

Номинальная мощность отключающего трансформатора холостого хода

(kA)

—

1600

Модель предохранителя

—

XRNTO-10

Мощность вспомогательного контура управления. Частота, выдерживаемое напряжение в течение 1 мин.

(V)

2000

2000

Сопротивление ведущей цепи

(μΩ)

≤200

≤400

Механическая жизнь

(раз)

5000

5000

Переключить вес

(kg)

120

120

Контурный размер

Ширина(W)

135

510

Длина(D)

820

820

Высота(H)

970

950

Номинальное рабочее напряжение

(V)

AC200,AC110,,DC220,DC110

Способ установки

Левая операция движения вверх, правая операция вверх прогресс, левая операция нисходящего прогресса и правая операция нисходящего прогресса

Рабочий режим

Ручной разъединительный тормоз и включение Ручной разъединитель торможение и включение Независимый расцепитель
