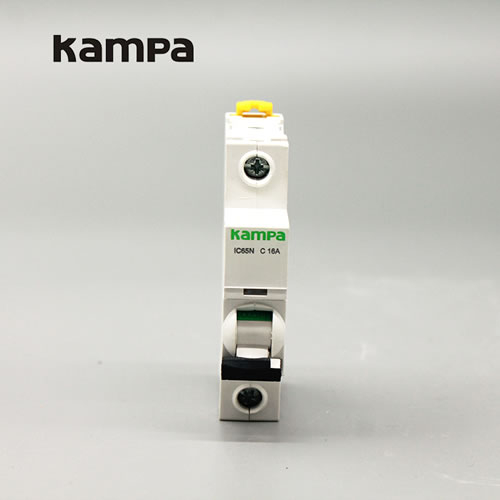

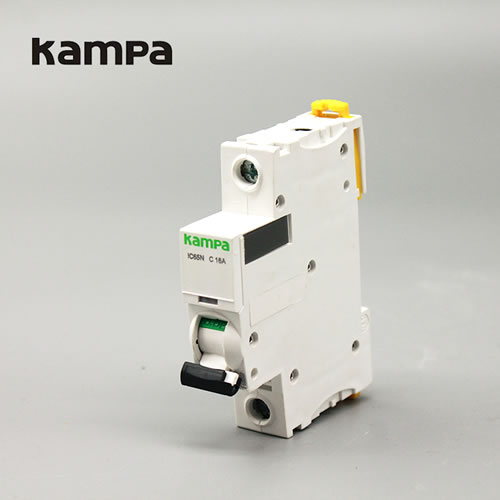

Миниатюрные автоматические выключатели IC65N 1P

Номинальный ток (In)

A

1,2,3,4,5,6,8,10,12,16,20,25,32,40,50,63

Номинальное рабочее напряжение (Ue)

В

230/400 В~

Номинальная частота

Гц

50/60 Гц

Напряжение изоляции (Ui)

В

500

Номинальное выдерживаемое импульсное напряжение (Uimp)

кВ

4,5/6/10

Диэлектрическая прочность главной цепи (испытание выдерживаемым напряжением промышленной частоты в течение 1 мин

кВ

2

Степень защиты

IP20

Мгновенный тип отключения

BCD (согласно GB10963.1 IEC/EN60898-1)

Мгновенный тип отключения

К (согласно GB14048.2 IEC/EN60947-2)

Электрическая жизнь

раз

6000

Механическая жизнь

раз

10000

Номинальная отключающая способность при коротком замыкании (Icn)

кВ

6 или 10 (согласно GB10963.1 IEC/EN60898-1)

Номинальная предельная отключающая способность при коротком замыкании (lcu)

кВ

10

Индикатор положения главного контакта

√

Стандартные условия эксплуатации Степень защиты

2

Стандартные условия эксплуатации Температура окружающей среды

-5℃~+40℃, а среднее значение за 24 часа не превышает +35℃.

Стандартные условия эксплуатации Температура хранения

От -25℃до+55℃, на короткие периоды времени, не превышающие 24 часов, до +70℃.

Стандартные условия эксплуатации Высота над уровнем моря

м

≤2000

Terminal connection types

тип кабеля, тип шины U, тип шины

Wiring terminal connection conductor

мм²

1～25

Wiring terminal copper size

мм²

25

Tightening torque

N*m

1.5～2.5

Installation mode

при использовании стальной монтажной рейки из профиля TH35-7,5 наклон установочной поверхности и вертикальной поверхности не превышает 5°.

Line coming mode

возможен верхний и нижний входящий
