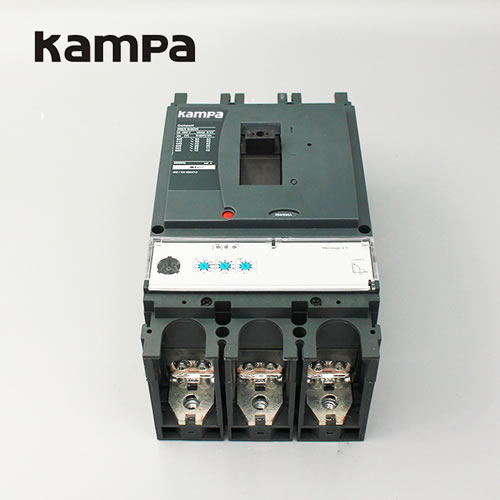

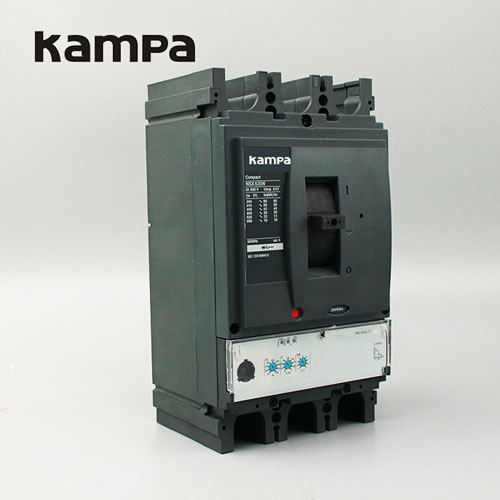

Модель Корпус Автоматический выключатель NSX-630 3P

Поделиться с:

Технические характеристики NSX100 NSX160 NSX250 NSX400 NSX630 Ток корпуса (А) 100 160 250 400 630 Число полюсов 3 4

штат:



Запрос цены

Описание Продукта

информация о продукте

Приложение

Автоматический выключатель в корпусе Moudle серии NSX (MCCB) в основном применяется в силовых цепях переменного тока частотой 50 Гц, номинальным напряжением изоляции 750 В, номинальным рабочим напряжением до 690 В и номинальным током до 630 А. Он имеет функцию защиты от повреждений при перегрузке, коротком замыкании и пониженном напряжении. Этот продукт соответствует стандарту IEC60947-2.

Технические характеристики

Модель	НСХ100				НСХ160				НСХ250				НСХ400				НСХ630
Ток кадра (А)	100				160				250				400				630
Количество полюсов	3		4		3		4		3		4		3		4		3		4
Предельная отключающая способность (Icu, кА)	Ф	Н		ЧАС	Ф	Н		ЧАС	Ф	Н		ЧАС	Ф	Н		ЧАС	Ф	Н		ЧАС
220/240 В переменного тока (кА)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
380/415 В переменного тока (кА)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Номинальное напряжение изоляции	AC800В
Номинальное рабочее напряжение	AC690В
Номинальный ток, термическое срабатывание, TMD, А	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Номинальный ток, электронное срабатывание, MIC, А	40, 100				40, 100, 160				100, 160, 250				250, 400				250, 400, 630
Вспомогательные аксессуары для оповещения и неисправностей	ОФ/СД/СДЕ/СДХ
Шунт и катушка пониженного напряжения	Мех/МН
Механическая жизнь	50000				40000				20000				15000				15000
Электрическая жизнь	30000				20000				10000				6000				4000
