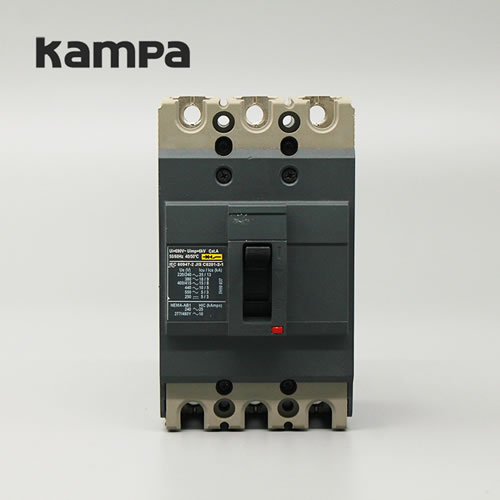

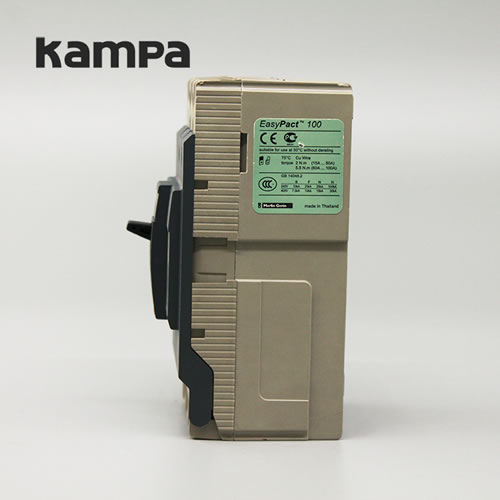

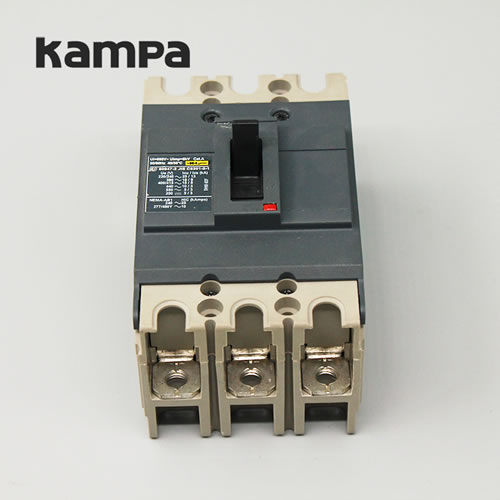

Автоматические выключатели в литом корпусе EZC-100

диапазон

ИзиПакт

ассортимент продукции

ИзиПакт

наименование товара

EasyPact EZC

тип продукта или компонента

Автоматический выключатель

короткое имя устройства

Изипакт EZC100B

название автоматического выключателя

Изипакт EZC100B

приложение для устройства

Распределение

описание столбов

3П

описание защищенных столбов

3т

тип сети

переменного тока

ОКРУГ КОЛУМБИЯ

частота сети

50/60 Гц

[In] номинальный ток

100 А (40 °С)

[Ui] номинальное напряжение изоляции

690 В переменного тока, 50/60 Гц в соответствии с IEC 60947-2

[Uimp] номинальное импульсное выдерживаемое напряжение

6 кВ в соответствии с IEC 60947-2

[Ue] номинальное рабочее напряжение

550 В переменного тока, 50/60 Гц в соответствии с IEC 60947-2

код отключающей способности

Б

отключающая способность

10 кА Icu при 110...130 В переменного тока, 50/60 Гц в соответствии с IEC 60947-2

10 кА Icu при 220...240 В переменного тока, 50/60 Гц в соответствии с IEC 60947-2

5 кА Icu при 440 В переменного тока, 50/60 Гц в соответствии с IEC 60947-2

2,5 кА Icu при 550 В переменного тока, 50/60 Гц в соответствии с IEC 60947-2

7,5 кА Icu при 380 В переменного тока, 50/60 Гц в соответствии с IEC 60947-2

7,5 кА Icu при 400...415 В переменного тока, 50/60 Гц в соответствии с IEC 60947-2

[ICS] номинальная рабочая отключающая способность

Ics 0,625 кА 550 В переменного тока 50/60 Гц в соответствии с IEC 60947-2

Ics 1,25 кА 440 В переменного тока 50/60 Гц в соответствии с IEC 60947-2

Ics 1,875 кА 380 В переменного тока 50/60 Гц в соответствии с IEC 60947-2

Ics 1,875 кА 400/415 В переменного тока 50/60 Гц в соответствии с IEC 60947-2

Ics 2,5 кА 110/130 В переменного тока 50/60 Гц в соответствии с IEC 60947-2

Ics 2,5 кА 220/230/240 В переменного тока 50/60 Гц в соответствии с IEC 60947-2

пригодность для изоляции

Да, в соответствии с IEC 60947-2

категория использования

Категория А

название расцепителя

ТМ-Д

технология расцепителя

Термомагнитный

номинал расцепителя

15 А (50 °С)

тип защиты

Защита от перегрузки

Защита от короткого замыкания

степень загрязнения

3 в соответствии с IEC 60664-1

3 в соответствии с IEC 947-1

Дополнительный

тип управления

Переключать

режим монтажа

Зафиксированный

монтажная опора

Задняя панель

восходящая связь

Передний

обратная связь

Передний

механическая прочность

8500 циклов

электрическая долговечность

Категория A: 1500 циклов 415 В переменного тока, 50/60 Гц в соответствии с IEC 60947-2.

шаг соединения

25 мм

местная сигнализация

Положительная индикация контакта

настройка нейтральной защиты

Без защиты

защита от утечки на землю

Без

высота

130 мм

ширина

75 мм

глубина

60 мм

сегмент рынка

Малый коммерческий

код совместимости

ЭЗК100

Среда

стандарты

ЕН/МЭК 60947-1

ЕН/МЭК 60947-2

ДЖИС C8201-2-2

ГБ/Т 14048.2

степень защиты IP

IP20 в соответствии с IEC 60529

IK степень защиты

IK07 в соответствии с IEC 62262

температура окружающего воздуха для работы

-25...70 °С

температура окружающего воздуха для хранения

-35...85 °С

Договорная гарантия

Гарантийный срок

18 месяцев
