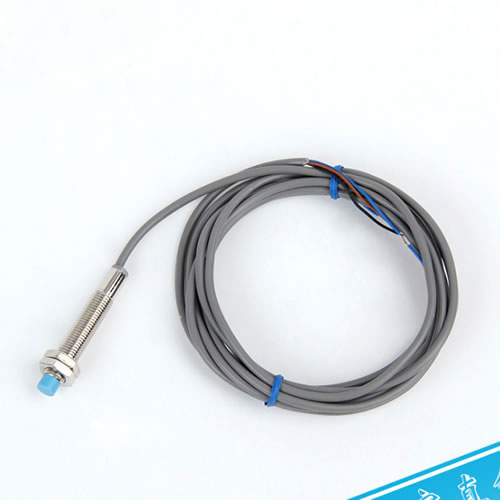

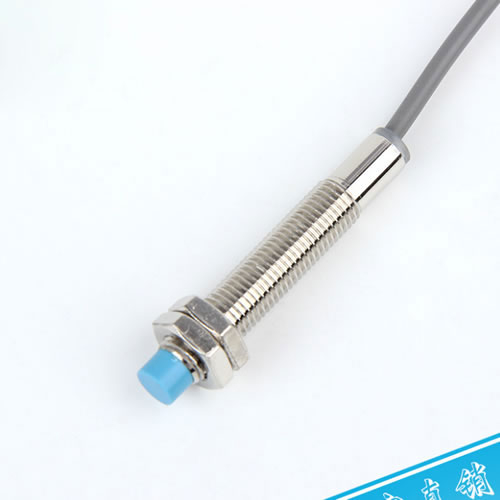

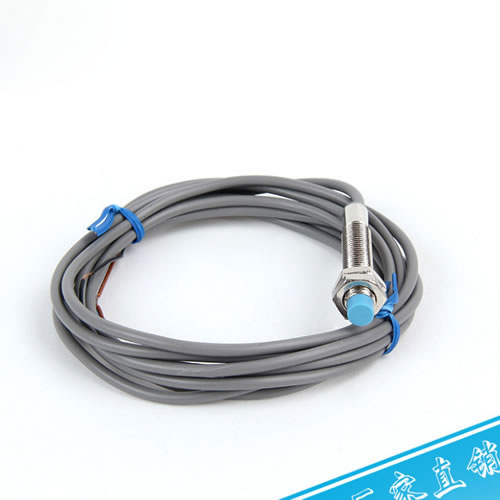

Бесконтактный переключатель типа Omron LJ8A3-2-Z-BX

Режим установки

Неэкранированный

модель

Тип постоянного тока

НПН

НЕТ

LJ8A3-2-Z/BX

Северная Каролина

LJ8A3-2-Z/AX

НО+НЗ

ПНП

НЕТ

LJ8A3-2-Z/BY

Северная Каролина

LJ8A3-2-Z/AY

НО+НЗ

вторая линия — консультативный пост

НЕТ

LJ8A3-2-Z/EX

Северная Каролина

LJ8A3-2-Z/DX

переменного тока

вторая линия — консультативный пост

НЕТ

LJ8A3-2-J/EZ

Северная Каролина

LJ8A3-2-J/ДЗ

Три линии

НО+НЗ

Расстояние обнаружения

2мм + 10%

Установите расстояние

0–1,6 мм

Расстояние задержки

Диапазон обнаружения ниже 10%

Обнаружение объектов

Магнитный металл (уменьшается расстояние обнаружения немагнитного металла)

Стандартный тестовый объект

Железо 12*12*1мм

Частотная характеристика

Постоянный ток: 0,5 кГц Переменный ток: 25 Гц

напряжение питания

Тип постоянного тока: DC12–24 В (6–36 В), импульс (ПП) ниже 10 %,

Переменный ток: 110–220 В переменного тока (36–250 В), 50/60 Гц

Выдерживаемое напряжение

Переменный ток 1000 В, 50/60 Гц, 1 минута, зарядная часть и корпус.

Влияние напряжения

В пределах номинального напряжения питания 15 % номинального напряжения питания + 10 % расстояния обнаружения.

Потребление тока

Тип NP: 13 мА, D: 0,8 мА, А: 1,7 мА

Выходной контроль

Тип NP: 300 мА, D: 200 мА, А: 400 мА

Защита контура

Тип NPD: защита от обратного подключения, поглощение перенапряжений, защита от короткого замыкания нагрузки, тип A: поглощение перенапряжений

The environment temperature and humidity

When the movement, save the -30 +65 C

(ice, frost), action, save time: 35 - 95%RH

The influence of temperature

The temperature range of -30 DEG C - +65, +23 C, + 15% detection distance

The temperature range of -25 DEG C - +60, +23 C, + 10% detection distance

Insulation resistance

The above 50M (DC500 megameter) charging part and the shell.

texture of material

Shell: nickel plated brass surface detection: ABS

Protection structure

IP67 (IEC)
