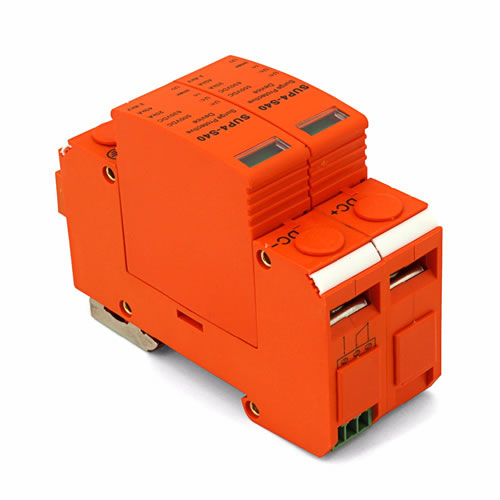

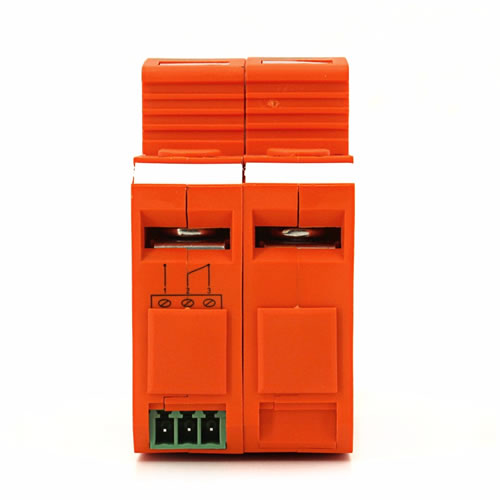

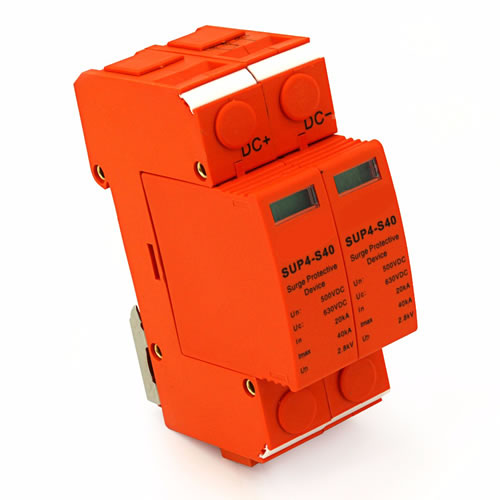

SUP4 Устройство защиты от перенапряжения постоянного тока 500 В 20KA 2P

Поделиться с:

Применение Устройство защиты от перенапряжения SSPD, защищает от грозовых перенапряжений в солнечной системе (фотоэлектрической системе электропитания).

штат:



Запрос цены

Описание Продукта

Приложение

Устройство защиты от перенапряжения SSPD, защищает от грозовых перенапряжений в солнечной системе (фотоэлектрической системе электропитания).

Эти устройства должны быть установлены параллельно в защищаемых сетях постоянного тока и обеспечивать защиту общего и различных режимов. Рекомендуется устанавливать его на обоих концах линии электропитания постоянного тока (со стороны солнечной панели и со стороны инвертора/преобразователя), особенно если линия проложена внешняя и длинная. Высокоэнергетические MOV оснащены специальными терморазъединителями и соответствующими индикаторами неисправностей.

Спецификация

Устройство защиты от перенапряжения серии SSPD			ССПД
Специально для фотоэлектрических систем постоянного тока (LEC 66143-1/EN 61643-1 1)
Столб			2П
Электрический параметр
Секретный тест			II
Uoc макс (В постоянного тока)			500
Uc(V CD)			500
В(8/20)США(КА)			20
Imax(8/20)us(КА)			40
Вверх(КВ)			2
Дистанционное управление и индикация
Окно индикации
Модуль Piug-in
Контакт дистанционного сигнала
Контакт дистанционного сигнала		максимальное рабочее напряжение (В)	250 переменного тока/30 В постоянного тока
		Максимальный рабочий ток(А)IA(250В/AC	ИА (250 В/переменного тока)
		ИА (30 В постоянного тока	ИА (30 В/переменного тока)
Электропроводка и установка
Емкость проводки (мм2)		Жесткий провод	4~25
		Гибкая проволока	4~16
Длина зачистки (мм)			10
Терминал винта			М5
Крутящий момент (Нм)		Основная цепь	3.5
		Контакт дистанционного сигнала	0.25
Класс защиты		Весь профиль	IP40
		Порт подключения	IP20
Среда установки			НЕТ явных ударов и вибрации
Высота (м)			≤2000
Рабочая температура			-3.0~+70
Относительно влажно			30%~90%
Как установить			Устанавливается на стальную монтажную рейку H-7,5/DIN35.
Размер(мм)(Ш×В×Д)	Вт		36
	ЧАС		90
	л		67.6
Вес (кг)			0.24

сопутствующие товары

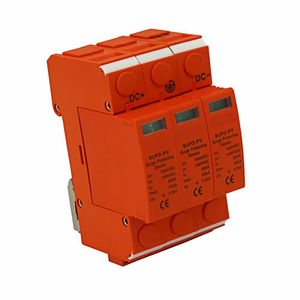

SUP2 Устройство защиты от перенапряжения постоянного тока 1000 В 20KA 3P
