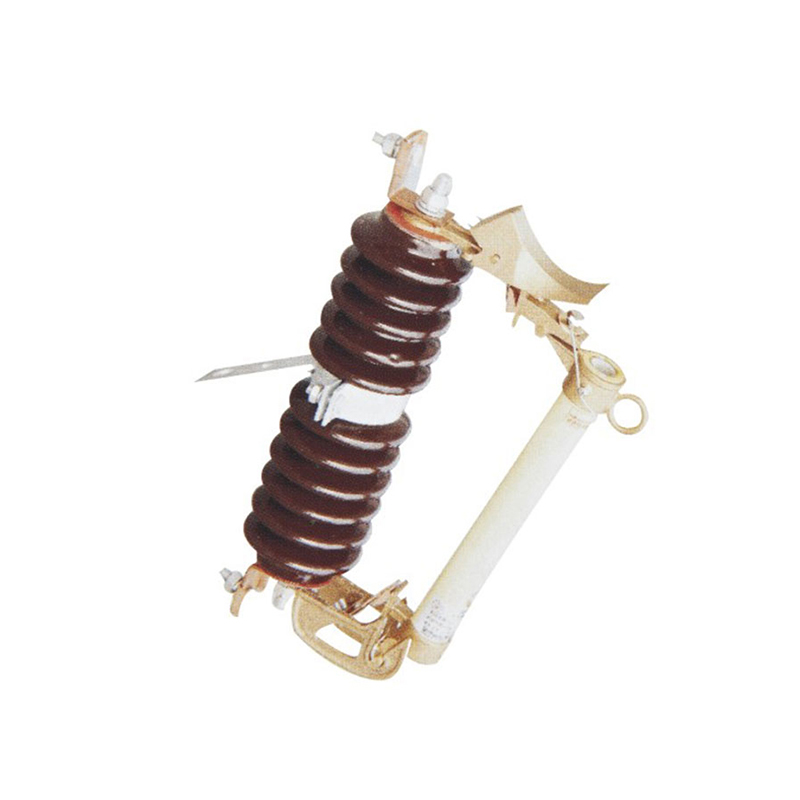

Вырез предохранителя

Описание

Внешняя бумажная трубка из фенольного компаунда или стеклянная трубка из эпоксидной смолы. Предохранитель переключения нагрузки обеспечивает усиленные эластичные вспомогательные контакты и дугогасительный корпус для включения и выключения тока нагрузки.

При нормальной работе с затянутой плавкой вставкой трубка предохранителя фиксируется в закрытом положении. В случае неисправности системы возникает ток повреждения. Предохранитель немедленно  плавится и возникает электрическая дуга, что приводит к нагреву дугогасительной трубки и взрыву большого количества газа. Это создает высокое давление и гасит дугу вместе с трубка. После расплавления плавкой вставки подвижный контакт снова не имеет силы затягивания, механизм блокируется и трубка предохранителя выпадает. Вырез теперь находится в открытом положении. Когда во время нагрузки выключателя необходимо отключиться, оператор должен потянуть изолирующие рабочие ручки. подвижный контакт, в начале его основной контакт и вспомогательный статический контакт остаются в контакте. При вытягивании вспомогательного контакта разъединяется между вспомогательными контактами, возникает электрическая дуга, и дуга удлиняется в зазоре дугогасящего корпуса, а дугогасящий элемент взрывается. газ для гашения дуги при прохождении тока через ноль.

Режим Описание

  H□RW□□-□□/□-□

Примечание. Другие отметки относятся к следующим условиям.

1.Изделие, значительно улучшенное, а не разработанное, нужно отличать от исходной модели, поэтому оно обозначается буквами А, В, С….

2.Продукт, который объединен с другими функциональными блоками той же разновидности, обозначается заглавной буквой Китайский фонетический алфавит функциональной единицы, например,

F — с устройством отключения нагрузки

B — с разрядником

3.Производный продукт, применимый к особым условиям окружающей среды, выражается следующими кодами и скобками, например:

Th—Тип влажно-горячей зоны

TA—Тип сухой горячей зоны

G—Высотный тип

W—Тип устойчивости к загрязнению

Технические параметры

Стол1

Стол2
