Описание

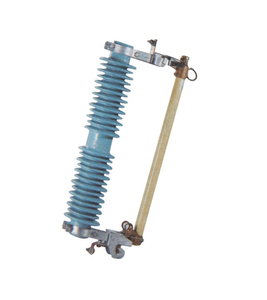

Внешняя бумажная трубка из фенольного компаунда или стеклянная трубка из эпоксидной смолы. Предохранитель переключения нагрузки обеспечивает усиленные эластичные вспомогательные контакты и дугогасительный корпус для включения и выключения тока нагрузки.
Внешняя бумажная трубка из фенольного компаунда или стеклянная трубка из эпоксидной смолы. Предохранитель переключения нагрузки обеспечивает усиленные эластичные вспомогательные контакты и дугогасительный корпус для включения и выключения тока нагрузки.
При нормальной работе с затянутой плавкой вставкой трубка предохранителя фиксируется в закрытом положении. В случае неисправности системы возникает ток повреждения. Предохранитель немедленно плавится и возникает электрическая дуга, что приводит к нагреву дугогасительной трубки и взрыву большого количества газа. Это создает высокое давление и гасит дугу вместе с трубка. После расплавления плавкой вставки подвижный контакт снова не имеет силы затягивания, механизм блокируется и трубка предохранителя выпадает. Вырез теперь находится в открытом положении. Когда во время нагрузки выключателя необходимо отключиться, оператор должен потянуть изолирующие рабочие ручки. подвижный контакт, в начале его основной контакт и вспомогательный статический контакт остаются в контакте. При вытягивании вспомогательного контакта разъединяется между вспомогательными контактами, возникает электрическая дуга, и дуга удлиняется в зазоре дугогасящего корпуса, а дугогасящий элемент взрывается. газ для гашения дуги при прохождении тока через ноль.
Режим Описание
H□RW□□-□□/□-□
H | Тип изолятора: Н-композитный, без маркировки фарфорового типа. |
□ | Особенности конструкции: X-тип ограничения тока, P-тип инжекции (опущено) |
R | Название продукта: R-предохранитель |
W | Места установки:W-наружное;N-внутреннее |
□ | Защищаемый объект:Т-трансформатор;М-двигатель;П-трансформатор напряжения;С-конденсатор |
□ | Дизайн нет |
- | |
□ | Номинальное напряжение,kV |
□ | Другие отметки |
/ | |
□ | Максимальный номинальный ток однородного ряда плавких вставок,A |
- | |
□ | Номинальный ток отключения,kA |
Примечание. Другие отметки относятся к следующим условиям.
1.Изделие, значительно улучшенное, а не разработанное, нужно отличать от исходной модели, поэтому оно обозначается буквами А, В, С….
2.Продукт, который объединен с другими функциональными блоками той же разновидности, обозначается заглавной буквой Китайский фонетический алфавит функциональной единицы, например,
F — с устройством отключения нагрузки
B — с разрядником
3.Производный продукт, применимый к особым условиям окружающей среды, выражается следующими кодами и скобками, например:
Th—Тип влажно-горячей зоны
TA—Тип сухой горячей зоны
G—Высотный тип
W—Тип устойчивости к загрязнению
Технические параметры

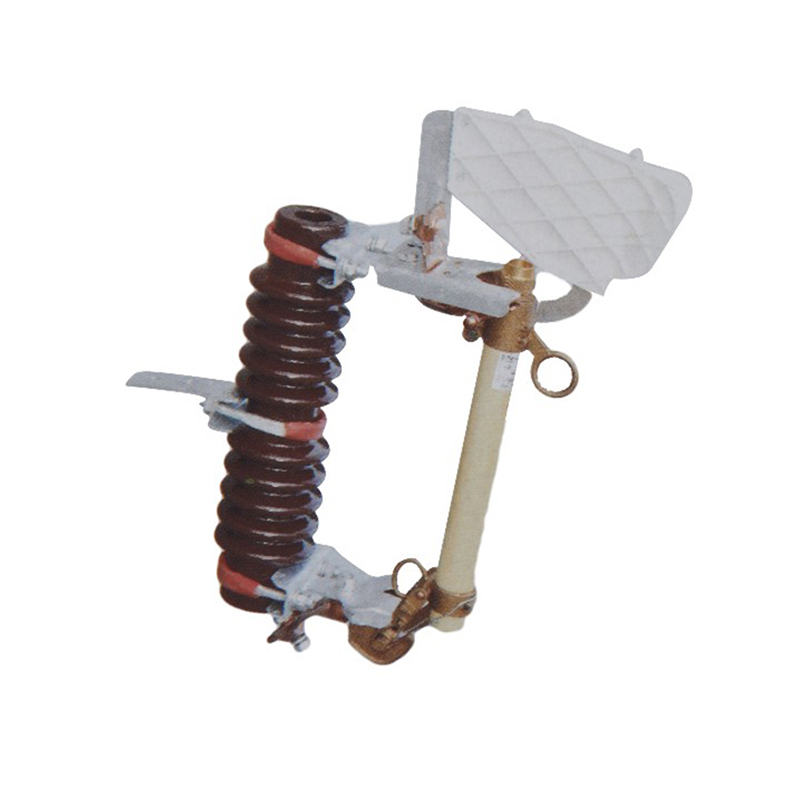

Тип | RW10-12F/100 | RW10-12F/200 |
Номинальное напряжение(kV) | 10 | 10 |
Максимальное рабочее напряжение(kV) | 12 | 12 |
Номинальный ток (А) | 100 | 200 |
ток срабатывания (кА) | 6.3 | 8 |
Мощность-частота сухая при напряжении (kV) | 42 | 42 |
Силовое-частотное влажное напряжение с песком (kV) | 30 | 30 |
импульсное напряжение(kV) | 75 | 75 |
Расстояние утечки(mm) | 260 | 260 |
Масса(kg) | 6.3 | 6.5 |

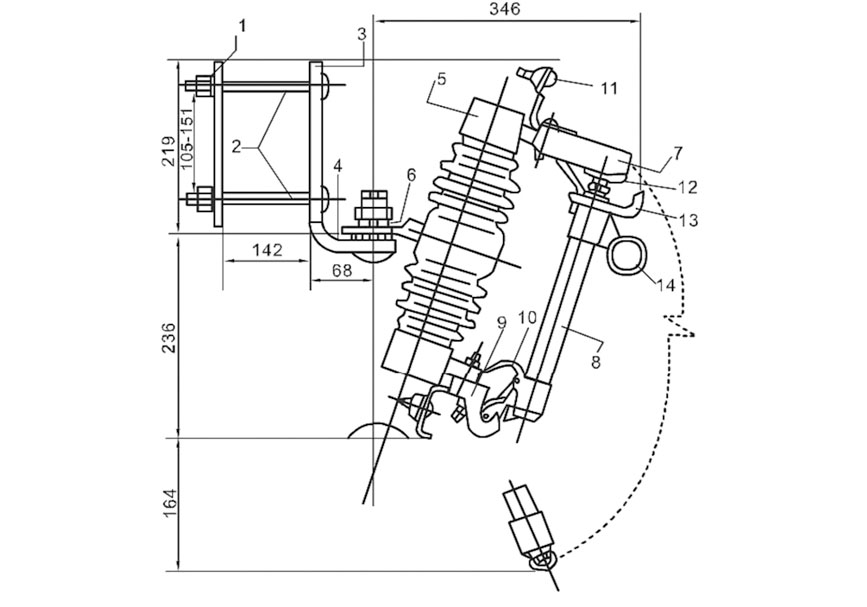

Нет. | Описание |
1 | Орех |
2 | Длинные болты |
3 | Монтажный кронштейн А |
4 | Монтажный кронштейн B |
5 | Фарфоровый изолятор |
6 | Проволочная губка |
7 | Цельный канал |
8 | Предохранительная трубка |
9 | Нижняя розетка |
10 | Нижние контакты |
11 | Разъем |
12 | Верхние контакты |
13 | Крючки для крепления |
14 | Операция Кольцо |
Описание
Внешняя бумажная трубка из фенольного компаунда или стеклянная трубка из эпоксидной смолы. Предохранитель переключения нагрузки обеспечивает усиленные эластичные вспомогательные контакты и дугогасительный корпус для включения и выключения тока нагрузки.
Внешняя бумажная трубка из фенольного компаунда или стеклянная трубка из эпоксидной смолы. Предохранитель переключения нагрузки обеспечивает усиленные эластичные вспомогательные контакты и дугогасительный корпус для включения и выключения тока нагрузки.
При нормальной работе с затянутой плавкой вставкой трубка предохранителя фиксируется в закрытом положении. В случае неисправности системы возникает ток повреждения. Предохранитель немедленно плавится и возникает электрическая дуга, что приводит к нагреву дугогасительной трубки и взрыву большого количества газа. Это создает высокое давление и гасит дугу вместе с трубка. После расплавления плавкой вставки подвижный контакт снова не имеет силы затягивания, механизм блокируется и трубка предохранителя выпадает. Вырез теперь находится в открытом положении. Когда во время нагрузки выключателя необходимо отключиться, оператор должен потянуть изолирующие рабочие ручки. подвижный контакт, в начале его основной контакт и вспомогательный статический контакт остаются в контакте. При вытягивании вспомогательного контакта разъединяется между вспомогательными контактами, возникает электрическая дуга, и дуга удлиняется в зазоре дугогасящего корпуса, а дугогасящий элемент взрывается. газ для гашения дуги при прохождении тока через ноль.
Режим Описание
H□RW□□-□□/□-□
H | Тип изолятора: Н-композитный, без маркировки фарфорового типа. |
□ | Особенности конструкции: X-тип ограничения тока, P-тип инжекции (опущено) |
R | Название продукта: R-предохранитель |
W | Места установки:W-наружное;N-внутреннее |
□ | Защищаемый объект:Т-трансформатор;М-двигатель;П-трансформатор напряжения;С-конденсатор |
□ | Дизайн нет |
- | |
□ | Номинальное напряжение,kV |
□ | Другие отметки |
/ | |
□ | Максимальный номинальный ток однородного ряда плавких вставок,A |
- | |
□ | Номинальный ток отключения,kA |
Примечание. Другие отметки относятся к следующим условиям.
1.Изделие, значительно улучшенное, а не разработанное, нужно отличать от исходной модели, поэтому оно обозначается буквами А, В, С….
2.Продукт, который объединен с другими функциональными блоками той же разновидности, обозначается заглавной буквой Китайский фонетический алфавит функциональной единицы, например,
F — с устройством отключения нагрузки
B — с разрядником
3.Производный продукт, применимый к особым условиям окружающей среды, выражается следующими кодами и скобками, например:
Th—Тип влажно-горячей зоны
TA—Тип сухой горячей зоны
G—Высотный тип
W—Тип устойчивости к загрязнению
Технические параметры
Тип | RW10-12F/100 | RW10-12F/200 |
Номинальное напряжение(kV) | 10 | 10 |
Максимальное рабочее напряжение(kV) | 12 | 12 |
Номинальный ток (А) | 100 | 200 |
ток срабатывания (кА) | 6.3 | 8 |
Мощность-частота сухая при напряжении (kV) | 42 | 42 |
Силовое-частотное влажное напряжение с песком (kV) | 30 | 30 |
импульсное напряжение(kV) | 75 | 75 |
Расстояние утечки(mm) | 260 | 260 |
Масса(kg) | 6.3 | 6.5 |
Нет. | Описание |
1 | Орех |
2 | Длинные болты |
3 | Монтажный кронштейн А |
4 | Монтажный кронштейн B |
5 | Фарфоровый изолятор |
6 | Проволочная губка |
7 | Цельный канал |
8 | Предохранительная трубка |
9 | Нижняя розетка |
10 | Нижние контакты |
11 | Разъем |
12 | Верхние контакты |
13 | Крючки для крепления |
14 | Операция Кольцо |
