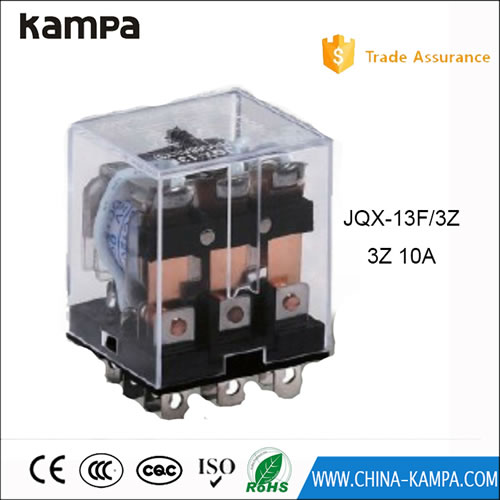

Реле общего назначения JQX-13F 3Z

Поделиться с:

Контактные данные Форма контакта 1Z 2Z, 3Z,4Z Сопротивление контакта 50 мОм (1 А, 6 В постоянного тока) Емкость контакта 10A, 250 В переменного тока/28 В постоянного тока 10 А, 250 В переменного тока/28 В постоянного тока

штат:



Запрос цены

Описание Продукта

Контактные данные

Форма обратной связи	1z	2z, 3z, 4z
Контактное сопротивление	50 мОм (1 А, 6 В постоянного тока)
Контактная емкость	10А250В переменного тока/28В постоянного тока	10 А 250 В переменного тока/28 В постоянного тока

Характеристики

Изоляционное сопротивление	500 МОм, 500 В постоянного тока
Диэлектрическая прочность	Между катушкой и контактами 1500 В переменного тока, 1 минута.
	Между разомкнутыми контактами 1000 В переменного тока 1 минута
	Электронная контактная группа 1500 В переменного тока, 1 минута
Время работы/выпуска	25 мс/25 мс
Тип терминала	Печатная плата и выводная клемма вилочного типа
КАТУШКА Мощность
Номинальная мощность катушки	0,9 Вт/1,2 ВА

Данные катушки

Номинальное напряжение В постоянного тока	Втягивающее напряжение	Напряжение отпускания	Сопротивление катушки: ± 10%	Номинальное напряжение В переменного тока	Втягивающее напряжение	Напряжение отпускания	Сопротивление катушки: ± 10%
Номинальное напряжение В постоянного тока	В постоянного тока	В постоянного тока	Сопротивление катушки: ± 10%	Номинальное напряжение В переменного тока	В постоянного тока	В постоянного тока	Сопротивление катушки: ± 10%
5	4	0,5	30	6	4,8	1,8	12
6	4,8	0,6	40	12	9,6	3.6	42
12	9,6	1.2	160	24	19.2	7.2	168
24	19.2	2.4	640	48	38,4	14,4	675
48	38,4	4,8	2500	110/120	96	36	3500
110	88	11	12100	220/240	176	66	14000/16500
