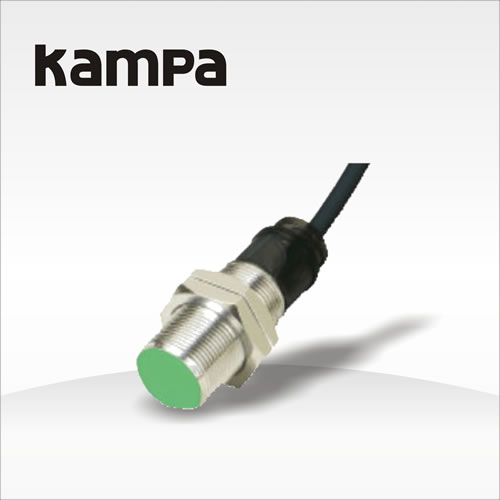

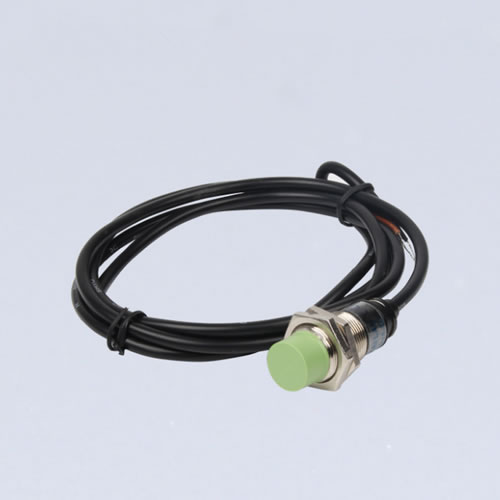

Бесконтактный переключатель PR18-8DN

Расстояние срабатывания

2 мм

4 мм

8 мм

15 мм

Гистерезис

Макс. 10% расстояния срабатывания

Стандартная цель обнаружения

8*8*1 мм

12*12*1 мм

(Железо)

25*25*1 мм

(Железо)

45*45*1 мм

(Железо)

Установка расстояния

от 0 до 1,4 мм

от 0 до 2,8 мм

от 0 до 5,6 мм

от 0 до 10,5 мм

Источник питания (рабочее напряжение)

12–24 В постоянного тока

(10–30 В постоянного тока)

Потребление тока

Макс.10 мА

Частота ответа

1 кГц

500 Гц

350 Гц

200 Гц

Остаточное напряжение

Макс.2,0 В

Макс.1,5 В

Привязанность к температуре

Макс. ±10 % для расстояния срабатывания при температуре окружающей среды 20 ℃, серия PROB: Макс. ± 20 %

Выход управления

Макс.200мА

Сопротивление изоляции

Мин. 50 МОм (при 500 В пост. тока мегомметра)

Диэлектрическая прочность

1500 В переменного тока, 50/60 Гц в течение 1 минуты

Вибрация

Амплитуда 1 мм на частоте от 10 до 55 Гц (в течение 1 мин) в каждом из направлений X,Y,Z в течение 2 часов)

шок

500 м/с (около 50G) в направлениях X, Y, Z 3 раза

Индикатор

Индикатор работы: красный светодиод

Среда

Температура окружающей среды

От -25 до 70 ℃, хранение: от -30 до 80 ℃.

Влажность окружающей среды

От 30 до 95% относительной влажности, хранение: от 35 до 95% относительной влажности.

Схема защиты

Схема защиты от перенапряжения, схема защиты от резервной полярности, схема защиты от перегрузки по току

Защитная структура

IP67 (стандарт МЭК)

Материал

Корпус/гайка;Никелированная латунь,Шайба;Никелированное железо, Чувствительная поверхность:ПБТ,

Стандартный кабель (черный): поливинилхлорид (ПВХ), маслостойкий кабель (серый): маслостойкий поливинилхлорид (ПВХ)

Кабель

Φ3,5 мм, 3-проводной, 2m9AwG24, Диаметр жилы: 0,08 мм, Количество жил: 40, Диаметр изолятора: 1 мм

Φ4 мм, 3-жильный, 2 м

Φ 5 мм, 3-проводной, 2 м

AWG22, диаметр жилы: 0,08 мм, количество жил: 60, диаметр изолятора: Φ1,25)

Одобрение

CE

Масса

PR: около 64 г

PR: около 84 г

PR: около 122 г

ПРЛ: около
