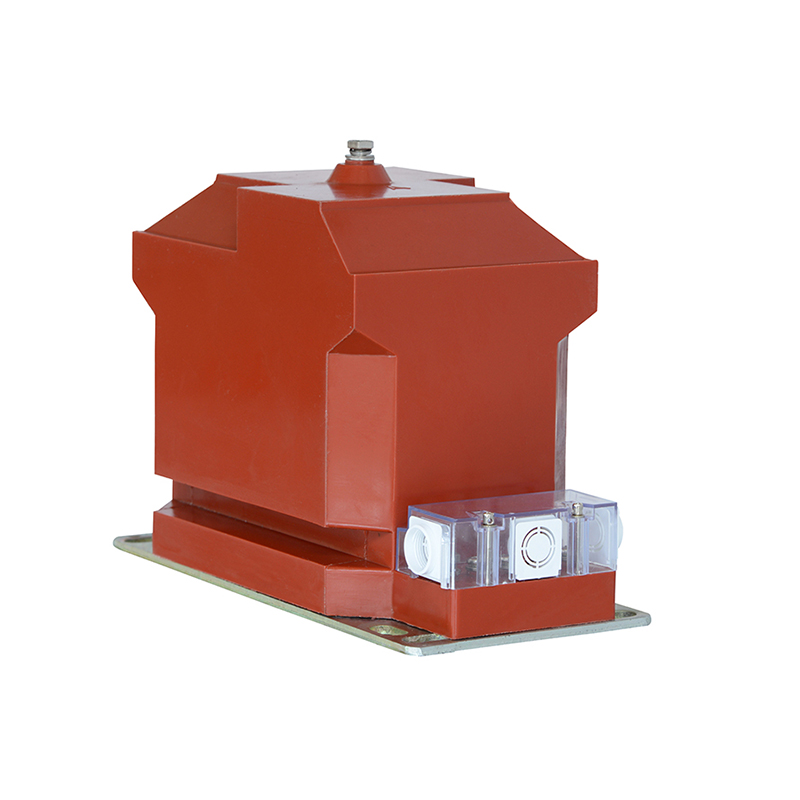

JDZ10-3, 6, 10 (A, B) Однофазный полностью закрытый литой трансформатор напряжения с полной изоляцией HT PT

Поделиться с:

Этот трансформатор изготовлен из эпоксидной смолы, имеет полностью закрытую конструкцию и полную изоляцию. Он предназначен для измерения напряжения, электронной энергии и релейной защиты в энергосистеме с номинальной частотой 50–60 Гц и номинальным напряжением 3,6,10 кВ или ниже. Небольшой размер, легкий вес. Его можно установить в любом положении.

штат:



Запрос цены

Описание Продукта

Режим Описание

J D Z X 18 - 6,10 R

J	Преобразователь напряжения
D	Один этап
Z	Литая изоляция
X	С остаточной обмоткой
18	Дизайн №.
6,10	Номинальное напряжение
R	С предохранителем

Характеристика структуры

Этот продукт представляет собой конструкцию опорного типа, он полностью закрыт и отлит из эпоксидной смолы. Защита от загрязнения и влаги. он подходит для влажных и тематических зон, вторичная обмотка имеет один класс измерения и один класс защиты (или два), он использует импортный сердечник со строгой горячей обработкой, устанавливает экран на вторичной выходной клемме для установки в любом направлении и позиция. На лицевой и боковой поверхности экрана есть одно отверстие, которое используется для вторичного подключения. Оно может вывести вторичное соединение в трех направлениях, и экран может предотвратить кражу электроэнергии.

Основные технические параметры

Стандарт: GB1207-2006;
Защита от загрязнения: II класс;
Коэффициент мощности нагрузки: COSф=0,8 (запаздывающий)
Остальные технические параметры см. удар.

Тип	Номинальное напряжение соотношение(V)	Класс точности и класс точности комбинация	Номинальная мощность (VА)			Ограничить выход(VA)	Номинальная изоляция уровень(kV)	Примечание
			0.2	0.5	1
JD210-34	3000/100	0.2 0.5	15	30	60	150	3.6/25/40	То же самое и с РЗЛ.
JDZ10-6A	6000/100						7.2/30/60
JDZ10-104	10000/100						12/42/75
JDZ10-38	3000/100	0.2/0.2 0.2/0.5	25	50	90	300	3.6/25140
JDZ10-6B	6000/100						7.2/30/60
JDZ10-10B	10000/10						12/42/75

сопутствующие товары

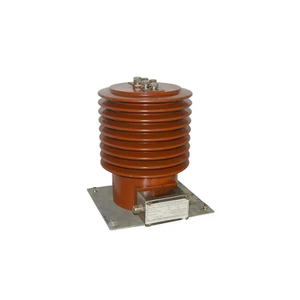

LZZBW-6,10 Выездной трансформатор тока

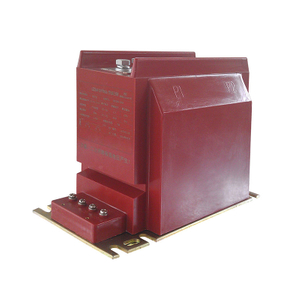

LZZBJ12-10/150b/2S Столбчатый полностью закрытый трансформатор тока с литой изоляцией HT CT

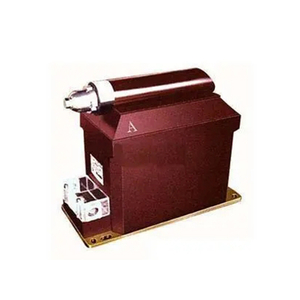

JDZX18-6,10R Однофазный полностью закрытый полуизолированный трансформатор напряжения с литым предохранителем HT PT

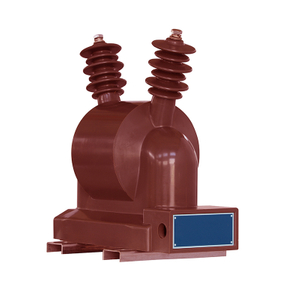

JDZW(X)-3,6,10 Трансформатор напряжения
