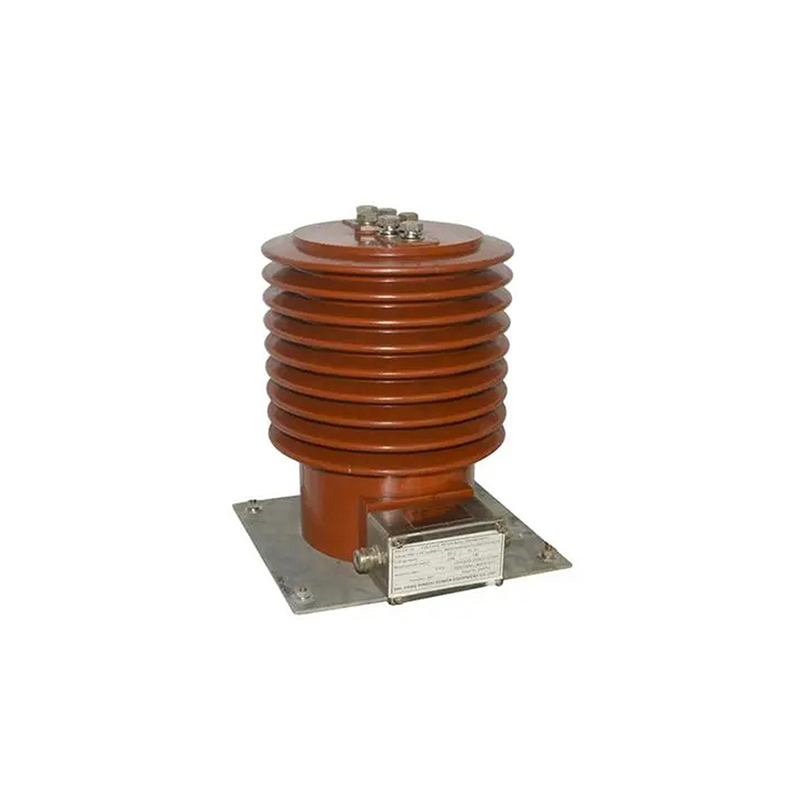

LZZBW-6,10 Выездной трансформатор тока

Поделиться с:

LZZB-12W - это изоляционный трансформатор тока для наружного применения, изготовленный методом сухой отливки, полностью закрытый специальными наружными материалами с высокой динамической термостабильностью. Высокая точность, защита от загрязнения, высокая нагрузка и защита от возгорания, «предотвращение утечки масла», ухудшение качества масла и другие недостатки, можно использовать для измерения тока. и электрической энергии, а также релейной защиты в электросистеме. Характеристики продукта; Обеспечьте отсутствие масла для защиты окружающей среды. Проведите ежегодные профилактические испытания маслонаполненных изделий, чтобы обеспечить отсутствие необходимости в обслуживании и сэкономить большое количество рабочей силы и материальных ресурсов. Превосходное оборудование трансформаторной подстанции, при котором никто не наблюдает. Его производственные материалы являются негорючими и самозатухающими, водонепроницаемыми и огнестойкими.

штат:



Запрос цены

Описание Продукта

Описание

L Z Z B - 12 W

L	Открытый
Z	Номинальное напряжение
Z	Со степенью защиты
B	твердая изоляция
12	Полюсный стиль
W	Трансформатор тока

Конструктивные особенности

Эта конструкция типа поддержки продукта, это полностью закрытая конструкция, отлитая из эпоксидной смолы. Защищает от загрязнения и влаги, подходит для влажной и температурной зоны, вторичные обмотки имеют один класс измерения и один класс защиты (или два), он использует импортный сердечник со строгой термической обработкой. На вторичной обмотке устанавливается экран. Розеточный терминал легко устанавливается в любом направлении и положении. На лицевой и боковой поверхности экрана имеется одно отверстие, которое используется для вторичного подключения. Оно может вызвать вторичное соединение в трех направлениях, а экран может предотвратить кражу электроэнергии кем-либо.

Технические характеристики

Функции продукта соответствуют стандартам IEC и GB 1208-2006《Трансформатор тока》
Номинальный уровень изоляции:12/42/75kV;
Коэффициент мощности нагрузки: COSф=0,8(запаздывающий);
Номинальная частота: 50Hz
Номинальный вторичный ток:5A(2A,1A)
Могут быть преобразованы в различные виды сложных структур коэффициента трансформации.
Его основные технические параметры указаны в таблице 1.

Номинальный первичный ток (А)	Точная оценка Комбинация	Номинальная вторичная мощность (ВА)					Номинальное кратковременное тепловое воздействие ток (виртуальное значение KA)	Номинальная динамическая стабильность Текущая (виртуальная стоимость KA)
Номинальный первичный ток (А)	Точная оценка Комбинация	0.2	0.2S	0.5S	0.5	10P(15)
20-40;40	0.2S/0.2/100P 0.210P или 0.5/10P 0.5S/0.5/10P	10 10 15 15					6.3	15
30-60:60							9	22.5
40-75;75							15	37.5
50-100;100							18	45
75-150:150							25	55
100-200;200							50	110
150-300300							60	130
200-400:400
300-600:600
400-800:800
500-1000:1000							80	100
1200-1500
2000-3000

сопутствующие товары

LZZBJ12-10/150b/2S Столбчатый полностью закрытый трансформатор тока с литой изоляцией HT CT

JDZX18-6,10R Однофазный полностью закрытый полуизолированный трансформатор напряжения с литым предохранителем HT PT

JDZW(X)-3,6,10 Трансформатор напряжения

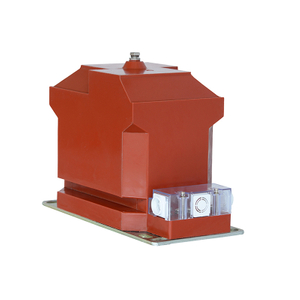

JDZ10-3, 6, 10 (A, B) Однофазный полностью закрытый литой трансформатор напряжения с полной изоляцией HT PT
