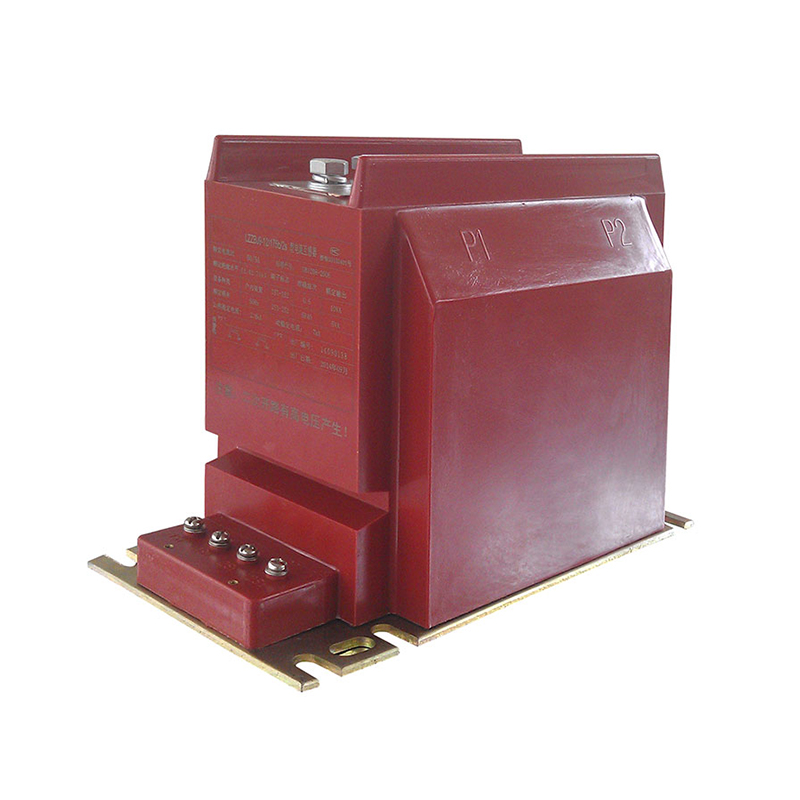

LZZBJ12-10/150b/2S Столбчатый полностью закрытый трансформатор тока с литой изоляцией HT CT

Поделиться с:

Трансформатор тока типа LZZB12-10/150b/2S изготовлен из эпоксидной смолы и имеет полностью закрытую конструкцию. он использует передовые материалы и технику, подходит для внутренней системы электропитания переменного тока с номинальной частотой 50-60 Гц, номинальным напряжением 10 кВ для измерения тока, мощности и релейной защиты. Этот продукт представляет собой трансформатор тока новейшего поколения с высокой точностью и большой динамической термостабильной емкостью. . Вторичные обмотки имеют 2-3 шт., комбинация может быть выбрана по усмотрению в соответствии с различными требованиями. Подходит для высоковольтного распределительного устройства KYN28A(GZS1). Соответствует стандарту GB 1208-2006.

штат:



Запрос цены

Описание Продукта

Описание

KP	Kampa
MV	Высоковольтный твердый устройство плавного пуска
□	F: отдельный тип обычно опускается Y: интегрированный тип
□□	Власть(kw)
□□	Классы мощности(kV)

Конструктивные особенности

Эта конструкция типа поддержки продукта, это полностью закрытая конструкция, отлитая из эпоксидной смолы. Защищает от загрязнения и влаги, подходит для влажной и температурной зоны, вторичные обмоткиимеют один класс измерения и один класс защиты (или два), он использует импортный сердечник со строгой термической обработкой. На вторичной обмотке устанавливается экран. Розеточный терминал легко устанавливается в любом направлении и положении. На лицевой и боковой поверхности экрана имеется одно отверстие, которое используется для вторичного подключения. Оно может вызвать вторичное соединение в трех направлениях, а экран может предотвратить кражу электроэнергии кем-либо.

Технические характеристики

Номинальный уровень изоляции 12/42/75kV;
Коэффициент мощности нагрузки: COSф=0,8(запаздывающий);
Номинальный вторичный ток 5А или 1А;
Защита от загрязнения: II класс;
Стандарт: ГБИ 208-2006;
Коэффициент защиты счетчика: FS≤10;
Другие технические параметры относятся к данным таблицы.

Тип	LZZB12-10/150b/2S(Две обмотки )						LZZB12-10/150b/2S(Три обмотки )
Производительность Параметры Спецификация	Класс точности комбинация	Рейтинг вторичного выход(VA)			1S тепловой ток(KA)	Динамический стабильный текущий(KA)	Класс точности комбинация	Рейтинг вторичного выход(VA)			1S тепловой ток(KA)	Динамический стабильный текущий(KA)
		0.2	0.5	10P10				0.2	0.5	10P10
20-200	0.2/0.5 0.2/10P10 0.5/10P10	10	15	15	1001m	250hn	0.2/0.5/10P10 0.5/0.5/10P10	10	10	10	1001m	250hn
300					31.5	80					31.5	80
400					45	112.5					45	112.5
500
600					63	130		15	15	15	63	130
800					80	160					80	160
1000
1200
1250					100	160					100	160
1500
1600
