JDZW(X)-3,6,10 Трансформатор напряжения

Поделиться с:

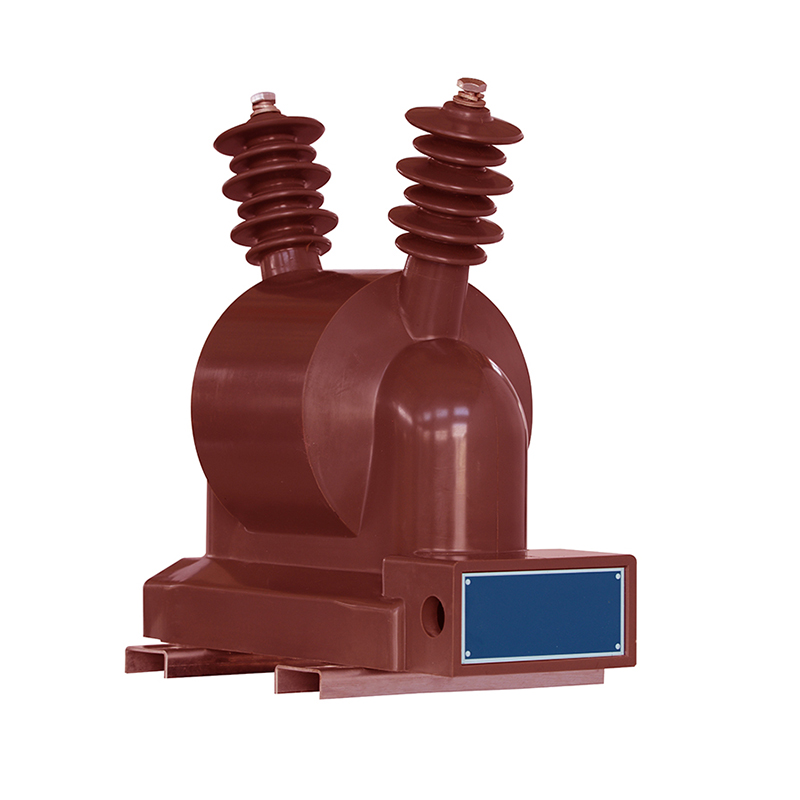

Тип JDZW-10 представляет собой трансформатор напряжения полностью закрытого типа для наружного применения. Этот продукт имеет специальную изоляционную отливку для наружного применения (Swiss Ciba CW5837), которая обладает антивозрастными свойствами и защитой от ультрафиолетовых лучей. Он используется для измерения мощности напряжения в наружной системе альтернативного электроснабжения с частотой 50-60 Гц, номинальным напряжением 10 кВ и ниже.

штат:



Запрос цены

Описание Продукта

Описание

Модель импликация

L D Z (X) W - 3,6,10

L	Номинальное напряжение
D	Открытый
Z	С обмоткой остаточного напряжения
(X)	Изоляция из литой смолы
W	Один этап
3,6,10	Преобразователь напряжения

Технические параметры

Тип	Номинальное напряжение коэффициент ((kV))	Номинальная частота(Hz)	Классы точности комбинация	Номинальная мощность(VA)	Макс. выход(VA)	Номинальная изоляция уровень(kV
JDZW-3	3/0.1	50,60	0.2	40	800	3.6/25/40
			0.5	100
JDZW-6	6/0.1	50,60	0.2	40	800	7.2/32/60
			0.5	100
JDZW-10	10/0.1	50,60	0.2	40	800	12/32/60
			0.5	100
JDZW-3	3/0.1/0.1	50,60	0.2/0.2	20/20	400	3.6/25/40
			0.2/0.5	20/30
			0.5/0.5	30/30
JDZW6	6/0.1/0.1	50,60	0.2/0.2	20/20	400	7.2/32/60
			0.2/0.5	20/30
			0.5/0.5	30/30
JDZW-10	10/0.1/0.1	50,60	0.2/0.2	20/20	400	12/42/75
			0.2/0.5	20/30
			0.5/0.5	30/30
JDZXW-3	3/√3/0.1/√3/0.1/3	50,60	0.2/6P(3P)	30/100	600	3.6/25/40
			0.5/6P(3P)	60/100
JDZXW-6	6/√3/0.1/√3/0.1/3	50,60	0.2/6P(3P)	30/100	600	7.2/32/60
			0.5/6P(3P)	60/100
JDZXW-10	10/√3/0.1/√3/0.1/3	50,60	0.6/6P(3P)	30/100	600	12/42/75
			0.5/6P(3P)	60/100
