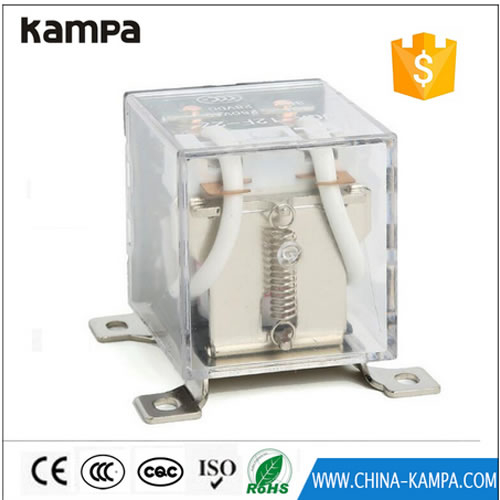

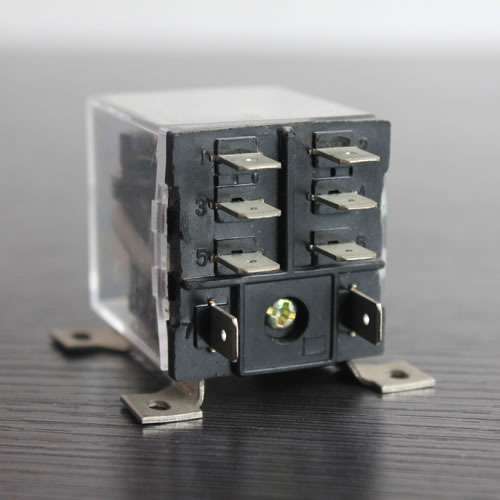

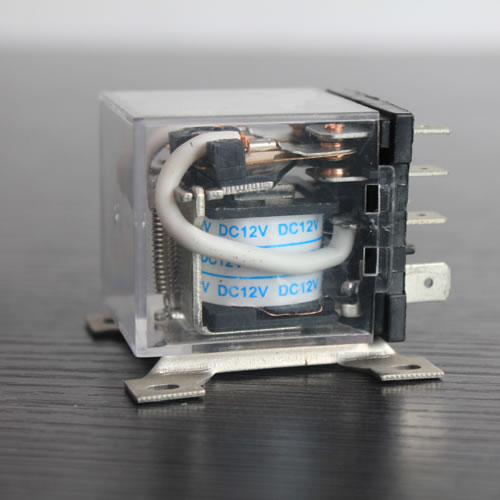

Техническое описание силового реле jqx 12f 2z

Измерение

48*45,8*38,5

Контактная информация

Форма

1А,1Б,1С

2А, 2Б, 2С

Номинальная нагрузка

30 А/240 В переменного тока, 28 В постоянного тока

Контактное сопротивление

≤100 мОм

Материал

Серебряный сплав

Электрическая жизнь

≥1*105

Механическая жизнь

≥1*107

Рабочее напряжение (25 ℃)

Постоянный ток: ≤75%*Номинальное напряжение

Переменный ток: ≤80%*Номинальное напряжение

Напряжение отпускания (25 ℃)

Постоянный ток:≥10%*Номинальное напряжение

Переменный ток: ≥30%*Номинальное напряжение

Максимальное напряжение (25 ℃)

110%*Номинальное напряжение

Нормальное напряжение катушки

ОКРУГ КОЛУМБИЯ

6-220В

переменного тока

6-380В

Нормальная мощность катушки

ОКРУГ КОЛУМБИЯ

2,0 Вт

переменного тока

4ВА

Время срабатывания (номинальное напряжение)

≤30 мс

Время выпуска (номинальное напряжение)

≤20 мс

Диэлектрическая прочность

Между однополюсными контактами

1500 В переменного тока/1 мин (ток утечки 1 мА)

Между разнополюсными контактами

1500 В переменного тока/1 мин (ток утечки 1 мА)

Между контактами и катушкой

2500 В переменного тока/1 мин (ток утечки 1 мА)

Изоляционное сопротивление

≥500 мОм (500 В постоянного тока)

Температура окружающей среды

-25℃ ~55℃

Влажность окружающей среды

45%-75% относительной влажности

Атмосферное давление

86-106кПа

Ударопрочность

10G (синусоидальный полуволновой импульс: 11 мс)

Устойчивость к вибрации

10–55 Гц (двойная амплитуда: 1,0 мм)

Монтаж

Печатная плата,ВИНТ
