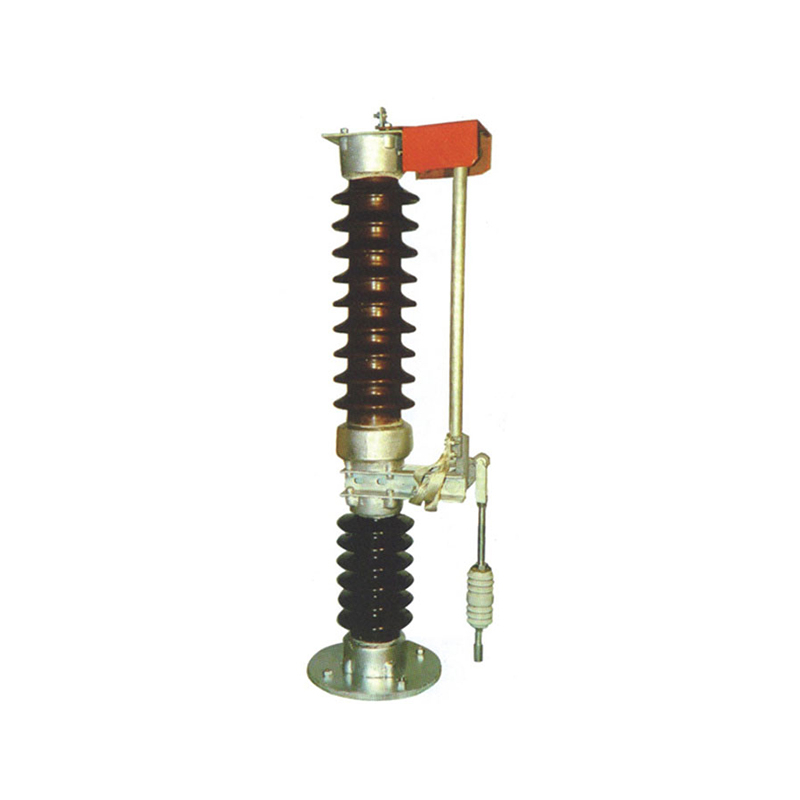

GW8 Разъединитель нейтральной точки высокого напряжения переменного тока для установки вне помещений

Поделиться с:

Разъединитель высокого напряжения для наружного применения GW8 представляет собой однофазное коммутационное устройство переменного тока для высокого напряжения от 50 до 60 Гц. Применяется для разрыва заземления нейтрали трансформатора при наличии напряжения, но без нагрузки в энергосистеме с максимальным напряжением 126кВ.

Изделие разделено на два типа: обычный и грязеотталкивающий (W).

С разъединителем может взаимодействовать механизм устройства с ручным управлением CS8 или механизм устройства с электроприводом CJ6.

штат:



Запрос цены

Описание Продукта

Описание

Модель и значение

G	изолированный переключатель
W	Открытое приспособление
8	Дизайн №.
40.5,72.5,126	Номинальное напряжение(kV)
(W)	Защищенный от загрязнения тип

Технические параметры

Элемент		Единица	(H)GW8-40.5	(H)GW8-72.5	(H)GW8-126
Номинальное напряжение		kV	40.5	72.5	126
Номинальный ток		A	4,006,301,250
Номинальный кратковременно выдерживаемый ток (Эфф.)		kA	8,20,31.5
Пиковый выдерживаемый ток (ампл.)		kA	20,50,80
1 мин. выдерживаемое напряжение промышленной частоты		kV	80	140	185
Номинальное выдерживаемое напряжение грозового импульса		kV	185	325	450
Механическая жизнь		Tims	2000	2000	2000
Номинальная механическая нагрузка на клемму	Вертикальный	N	800	800	800
Номинальная механическая нагрузка на клемму	Горизонтальный	N	200	200	200
Расстояние утечки		mm/kV	16(l полюс) 20(ll полюс) 25(lll полюс)
Рабочий крутящий момент ручного механизма		Nm	≤200	≤200	≤200
Вес одиночного полюса		Kg	120	160	200
Поставляемый механизм для разъединителя			Ручной привод CS8 или моторный привод горизонтального типа CJ6. механизм
