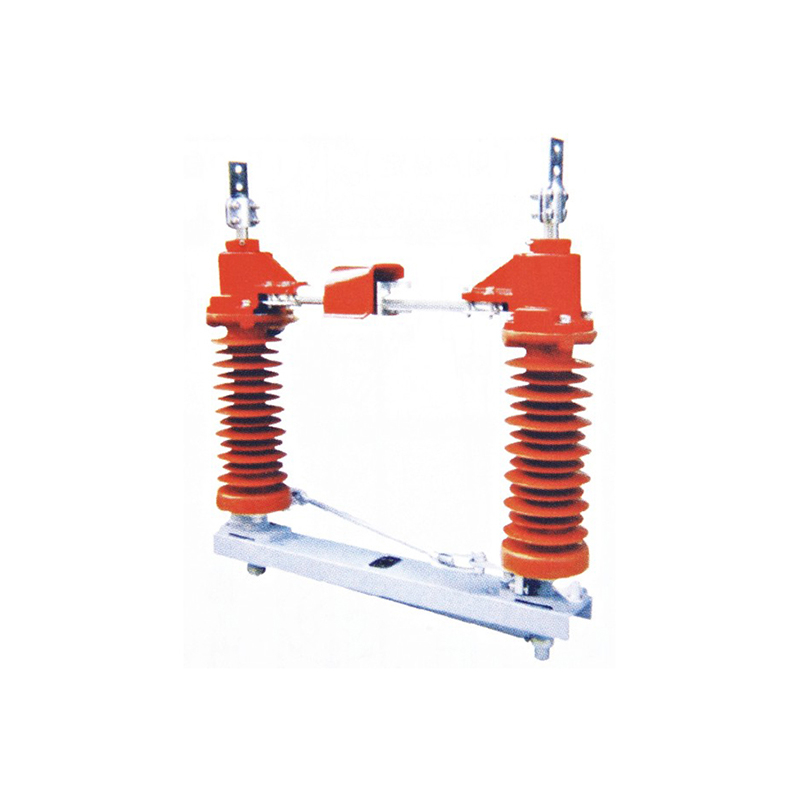

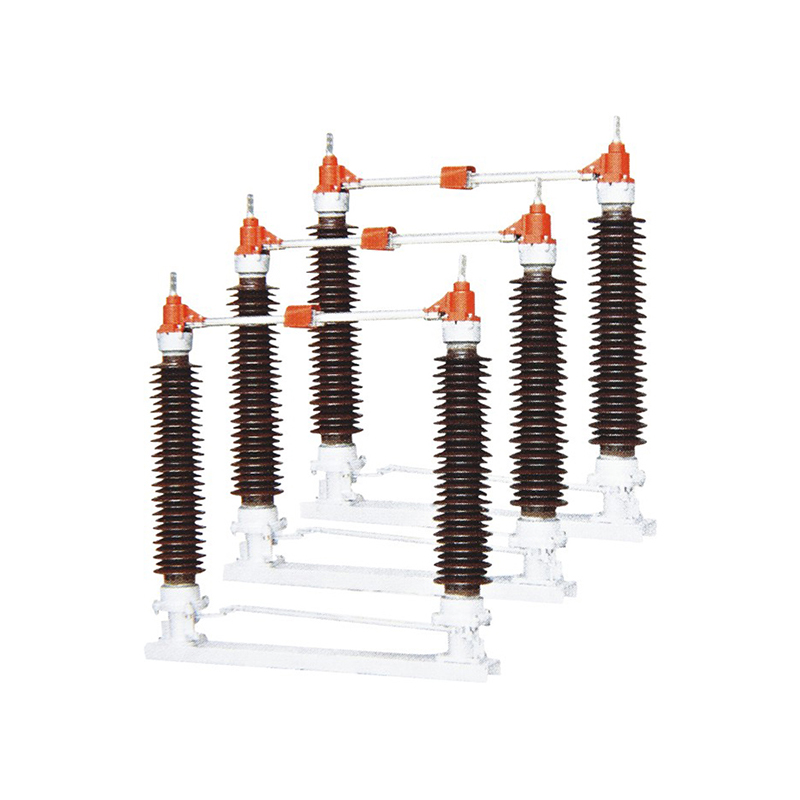

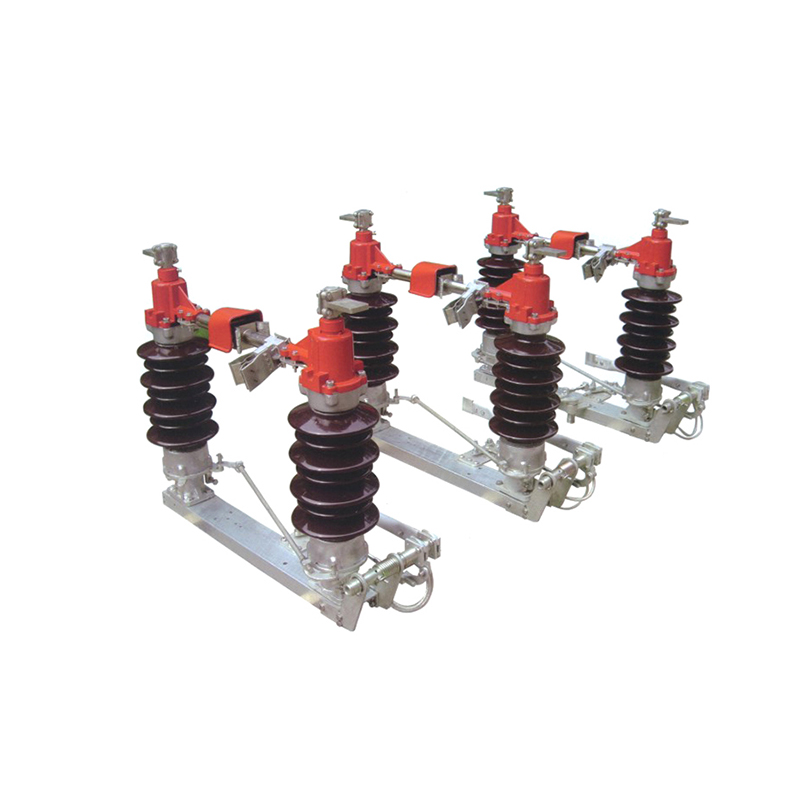

GW4(A)-40.5, 70.5, 126(D)(W) Изолирующий выключатель высокого напряжения переменного тока для наружного применения

Поделиться с:

GW4 Открытый разъединитель переменного тока высокого напряжения представляет собой двухколонное трехфазное наружное распределительное устройство высокого напряжения переменного тока частотой 50 Гц для напряжения энергосистемы 10-220 кВ, напряжения питания при холостом ходу в течение нескольких часов вместе в цепях, а также при капитальном ремонте высоковольтной шины. , автоматические выключатели и другое электрооборудование и заряженные линии высокого напряжения для изоляции цепей. Изолирующий переключатель для предотвращения загрязнения, который может удовлетворить требования пользователей в регионе повторного загрязнения и может эффективно решить изолирующий переключатель при работе с проблемой перекрытия.

Разъединитель открытого двухколонного горизонтального типа, каждая отдельная ступень состоит из дока, опорных изоляторов, розетки и контакта с другими частями сиденья, две опоры из изолирующего фарфора установлены параллельно друг другу на обоих концах подшипника. основание и основание вертикально. Ведущая электрическая часть была установлена в двух опорах над фарфоровым изолятором, фарфоровый изолятор со стойками поворачивался на 90°.

штат:



Запрос цены

Описание Продукта

Описание

Каждый подшипник имеет встроенный блок изолирующего переключателя вала, сборка между двумя осями с помощью соединительных пластин, винтов и других соединительных приводов для регулировки.

Относится к средней части контактных пар контактного узла, в которой используется самоупругий контактный палец в форме завальцовки, чтобы уменьшить размыкание и замыкание контактов, а также износ контактных пальцев и увеличить срок службы.

Разъединители с заземлителем, веерообразной пластиной, ведущей электрической цепью и заземлителем, с блокировкой с основанием изогнутых панелей, которые включаются при ведущей электрической цепи, заземлитель не замыкается, при замыкании заземлителя ведущая электрическая цепь может не быть закрытым. Цепные пластинчатые разъединители цепи и заземлители реализуются агентством при оснащении CS8-6D.

Технические параметры

Элемент			Единица	Технические характеристики
Номинальное напряжение			kV	40.5		72.5			126
Рейтинг изоляция уровень	Частота мощности 1 мин. выдержать напряжение	На Землю	kV	95		140			230
		Через открытую DS	kV	118		160			265
	Номинальный грозовой импульс выдержать напряжение	На Землю	kV	185		325			550
		Через открытую DS	kV	215		375			630
Номинальная частота			Hz	50
Номинальный ток			A	630	1250	1600	2000	3150	4000
Кратковременно выдерживаемый ток 4 с (Эфф).			kA	20	31.5	40	40	50	63
Номинальный пиковый выдерживаемый ток			kA	50	80	100	100	125	160
Rated duration of short-circuit			S	4/2
Номинальная механическая терминальная нагрузка	Уровень вертикальной нагрузки		N	750			1000
	Уровень боковой нагрузки		N	500			750
	Вертикальная сила		N	750			1000
Расстояние утечки			mm	1013-1256		1813-2248			3150-3906
Механическая жизнь				2000
Ручное управление механизм	Без заземления			CS14,CS17
	Одиночное заземление			CS14-D,CS17-D
	Двойное заземление			Основной резец CS14G(F); Фреза грунтовая CS11(F)
Моторный привод механизм	Тип			CJ6
	Напряжение двигателя		V	AC380
	Напряжение цепи управления		V	AC220,DC220,DC220
	Время открытия и закрытия		s	6±1
Вес продукта(Монополь)	Без заземления		kg	360		500			700
	Одиночное заземление		kg	410		600			800
	Двойное заземление		kg	460		700			900
