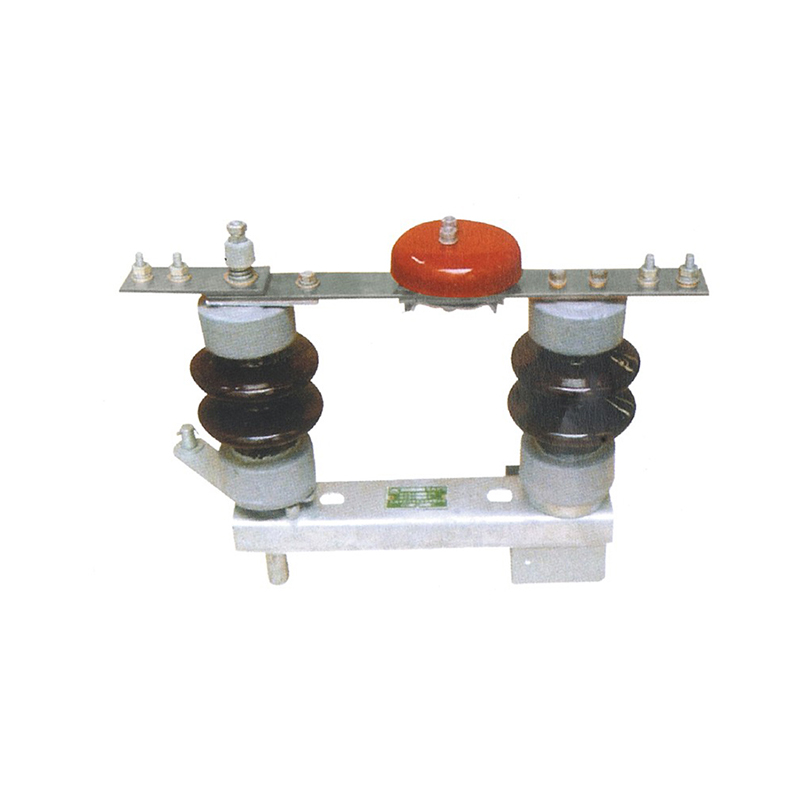

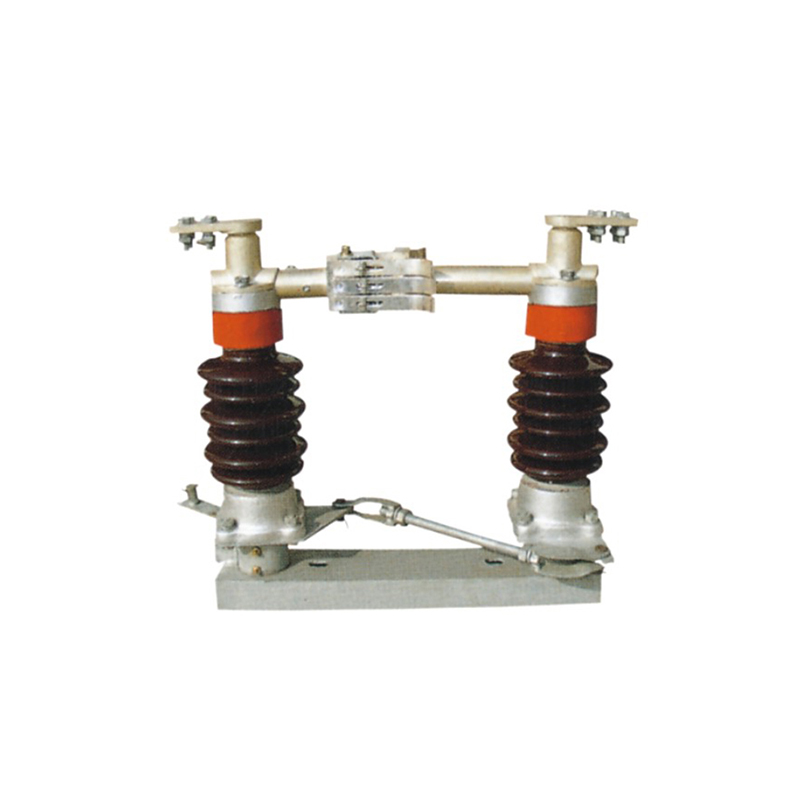

GW4 Открытый выключатель высокого напряжения

Описание

Каждый подшипник имеет встроенный блок изолирующего переключателя вала, сборка между двумя осями с помощью соединительных пластин, винтов и других соединительных приводов для регулировки.

Относится к средней части контактных пар контактного узла, в которой используется самоупругий контактный палец в форме завальцовки, чтобы уменьшить размыкание и замыкание контактов, а также износ контактных пальцев и увеличить срок службы.

Разъединители с заземлителем, веерообразной пластиной, ведущей электрической цепью и заземлителем, с блокировкой с основанием изогнутых панелей, которые включаются при ведущей электрической цепи, заземлитель не замыкается, при замыкании заземлителя ведущая электрическая цепь может не быть закрытым. Цепные пластинчатые разъединители цепи и заземлители реализуются агентством при оснащении CS8-6D.

Функции

Изолирующий выключатель с двойной колонкой, контакт в структуре открытого типа, имеет способность самоочищающегося контакта, повышает надежность контакта;

Палец изготовлен из нового материала с высокой прочностью, высокой проводимостью и высокой эластичностью. Опираясь на эластичный контактный палец, зажимающий сам себя, чтобы избежать пружинной коррозии, лихорадки контактного зажима, вызванной отжигом

Сила уменьшения контактного сопротивления увеличивается, контактное тепло усиливает порочную спираль.

Вращающаяся часть в соответствии с требованиями конструкции разъединителя не требует обслуживания. Конструкция уплотнения с вращающимся седлом не допускает проникновения влаги, пыли и вредных газов, подшипник, смазка на основе дисульфида молибдена и лития никогда не будет работать в.

Хорошая окружающая среда, подшипник, никогда не ржавеет, смазка не теряется, никогда не высыхает, рабочий крутящий момент изолирующего выключателя увеличивается после длительной эксплуатации. Вал из нержавеющей стали и безмасляный самосмазывающийся подшипник.

Благодаря конструкции из стали, полученной методом горячего цинкования, разъединитель работает гибко, портативно и надежно, никогда не ржавеет.

Нормальные условия эксплуатации

● Высота: 1000-2000mb.

● Температура окружающей среды: не более 40℃ и не менее -30℃ (не менее -40℃ в высокогорных районах)

● Давление ветра: ≤700 Pa (при скорости ветра 34 m/s)

● Интенсивность землетрясения:≤8

● Толщина льда:≤10mm

● Место установки должно быть защищено от воспламенения. взрывоопасные предметы, химическая коррозия и сильная      вибрация.

● Степень загрязнения опорного изолятора: 0 для общего типа и II для типа устойчивости к загрязнению.

Модель и значение

Технические параметры
