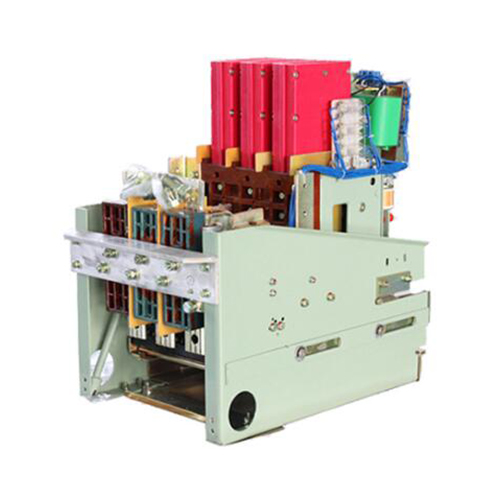

Воздушный автоматический выключатель КP-DW15

Приложение:

Воздушные автоматические выключатели серии DW15 рассчитаны на ток от 100 А до 4000 А и напряжение переменного тока 50 Гц, 380 В.Напряжение. Выключатель в основном используется для распределения электрической энергии в распределительной сети.

и для предотвращения перегрузки, пониженного напряжения и короткого замыкания в цепи и силовом оборудовании.Цепь .DW15-200,400 и 630 также может использоваться в электрической сети переменного тока 50 Гц 380 В для защиты，двигатель от перегрузки, пониженного напряжения или короткого замыкания, а также в распределительной сети напряжением 660 В или 1140 В.

Чтобы обеспечить вышеуказанную защиту, в нормальных условиях выключатель можно использовать для переключения，цепь и запускайте двигатель нечасто, с токоограничивающими характеристиками, токоограничивающими，Автоматический выключатель особенно подходит для сетей, где возможен большой ток короткого замыкания.

Особенности конструкции:

Операционная Механизм может монтироваться на лицевую или правую сторону и имеет функции «Разрыв» и «Разрыв».Индикация «Включения» и руководство, отключенное от полуоси срабатывания, монтируется на

назад. Трансформатор тока быстрого насыщения преобразователя ток-напряжение установлен на

нижняя шина. Устройство задержки времени пониженного напряжения, термореле или полупроводниковый расцепитель могут быть установлен в нижней части.

Выключатели DW15-1000,1600,2500 и 4000 имеют трехмерное расположение, рама.состоит из нижней опоры, боковой доски и балки. Контактная система каждой фазы установлен на нижней опоре, а над ней установлена дугогасительная камера.приводной механизм находится спереди справа от выключателя и соединен с контактной системой.через главную ось. Электрический приводной механизм, интегрированный с，механизм через квадратную ось, установлен в нижней части выключателя и используется для хранения

энергия для выключателя или для прямого закрытия. После накопления энергии. Выпуск электромагнитного утюга.будет нести ответственность за закрытие.

В верхней части левой боковой панели установлен антивышибал.чтобы предотвратить подпрыгивание выключателя при его поломке. Существуют различные расцепители максимального тока.устанавливается в нижней части выключателя в соответствии с различными требованиями.Расцепитель минимального напряжения, шунтирующий расцепитель и часть электрического управления установлены слева.

часть. Расцепитель минимального напряжения и шунтирующий расцепитель соединены с усилительным механизмом.через ось отключения, чтобы уменьшить силу срабатывания выключателя. 12 пар Вспомогательные контакты предназначены для подключения пользователей к вторичному контуру. На панели имеются индикаторы пластины «И» и «О» (обе прижаты.) для замыкания. Выключатели DW15-1000 и 1600 прикреплены к передней ручке ручного управления. DW15-1000 и 1600 ручное управление,ручка для капитального ремонта.Оба могут быть демонтированы.

Основной технический параметр
