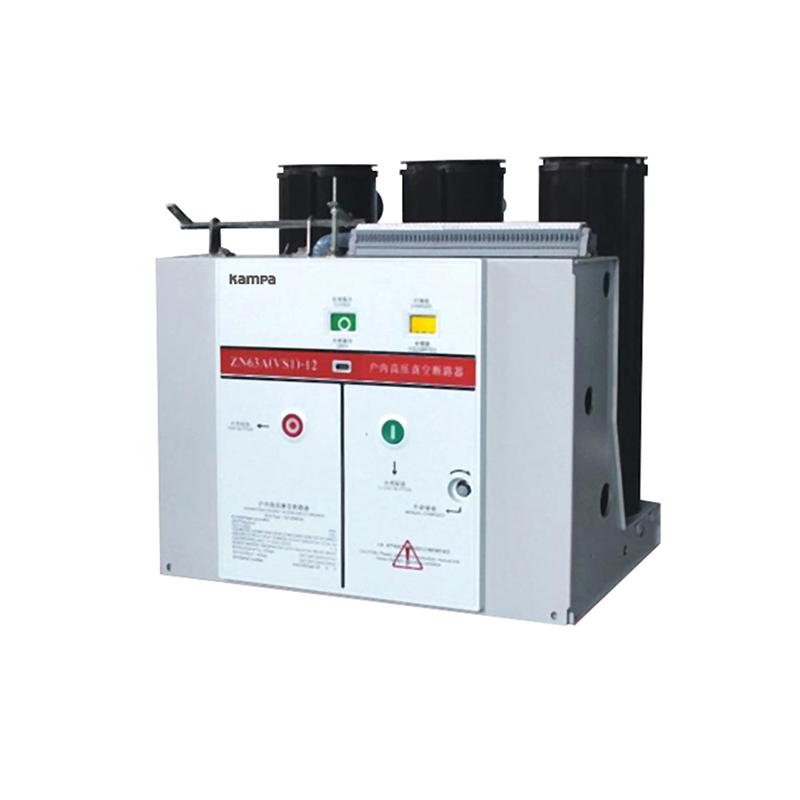

VS1-12 Внутренний высоковольтный вакуумный выключатель

Номинальное напряжение

（kV）

12

Номинальная частота

50

Номинальное выдерживаемое напряжение грозового импульса (пиковое)

（kV）

75

Номинальное кратковременное выдерживаемое(1 мин) напряжение промышленной частоты (1 мин)

（kV）

42

Номинальный ток

(A)

630

630

630

-

1250

1250

1250

-

-

-

1600

1600

-

-

2000

2000

-

-

2500

2500

-

-

3150

3150

Номинальный ток выключателя короткого замыкания

（kV）

20

25

31.5

40

Номинальный кратковременно выдерживаемый ток (эффективное значение)

（kV）

20

25

31.5

40

Номинальный пиковый выдерживаемый ток (пик)

（kV）

50

63

80

100

Номинальный ток включения при коротком замыкании (пиковый)

（kV）

50

63

80

100

Номинальная продолжительность тока короткого замыкания

（s）

4

Время отключения номинального тока короткого замыкания

times

50（(40kAfor30)）

Механическая жизнь

times

20000

Вторичная цепь, выдерживаемое напряжение промышленной частоты 1 мин (1 мин)

（V）

2000

Номинальная последовательность операций

0-0.3s-CO-180s-Co

0-180s-CO-180s-Co

Номинальный ток отключения одиночного или встречно-параллельного конденсатора

630/400(40kA for 800/400)

Номинальная батарея конденсаторов, обеспечивающая пусковой ток

（Ka）

12.5
(частота не более1000Hz)

Номинальное напряжение операции закрытия

（V）

AV110/220.DC110/220

Номинальное напряжение хранимого двигателя

（V）

AV110/220.DC110/220

Номинальная частота двигателя

（W）

70(40kA 100W）

Время хранения энергии

（S）

≤15

Ведущая цепь сопротивления

630A          ≤65μΩ
1250A         ≤55μΩ
1600-2000A    ≤45μΩ
Выше2500   ≤35μΩ
