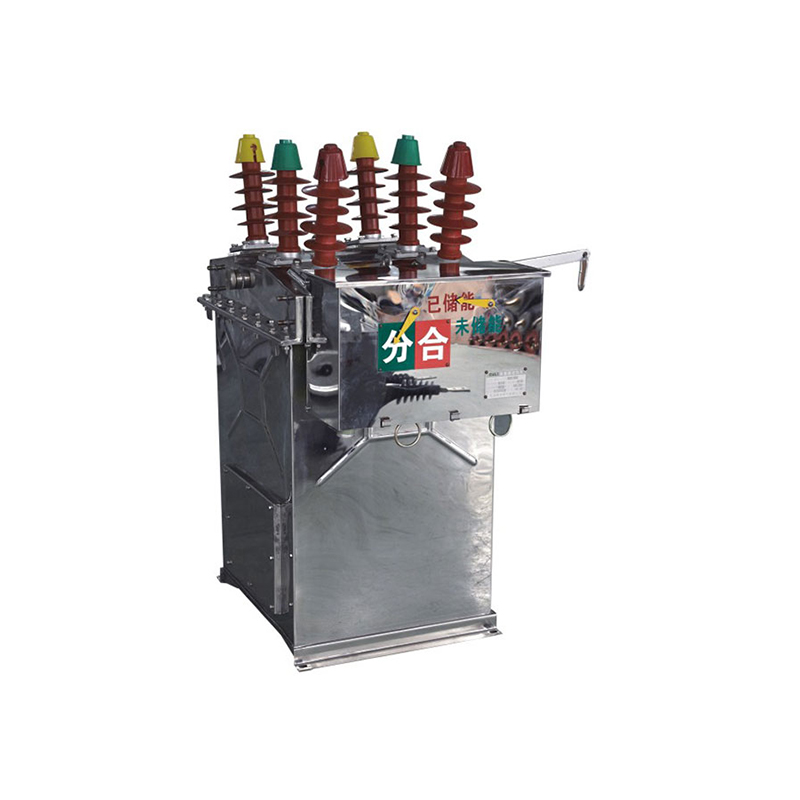

ZW8-12(G) Серия наружных вакуумных выключателей высокого напряжения

Поделиться с:

Вакуумный автоматический выключатель переменного тока для наружного применения модели ZW8-12 используется для включения и отключения тока нагрузки, тока перегрузки и тока короткого замыкания в энергосистеме 12 кВ, 50/60 Гц. Он применим для подстанций, промышленности и горнодобывающей промышленности, а также городских и сельских электросетей, особенно применим в случаях частой эксплуатации и автоматических сетей распределения электроэнергии. Он соответствует стандартам IEC62271-100 и GB1984: Высоковольтный автоматический выключатель переменного тока, IEC60694 и GB/T11022: Общие технические требования к высоковольтным переключателям и устройствам управления.

штат:



Запрос цены

Описание Продукта

Условия окружающей среды

Высота:≤2000mm;
Температура окружающего воздуха:– 40°C ~ +45°C
Скорость ветра:34m/s;
Интенсивность землетрясения: 8 градусов;
Относительная влажность: среднемесячная 90%, средняя дневная 95%;
Толщина льда: 10mm;
Степень загрязнения: IV;
В условиях высокой температуры в спешке выпадет роса.

Технические параметры продукции

Нет.	Имя		Единица	Данные
				16kA	20kA	25kA
1	Номинальное напряжение		KV	10
2	Max. operation voltage		kV	12
3	Rated current		A	630/1250
4	Rated short-circuit breaking current		KA	16	20	25
5	Rated short-circuit making current		kA	40	50	63
6	Rated short-time withstand current		kA	40	50	63
7	Номинальный кратковременно выдерживаемый ток		kA	16	20	25
8	Номинальный уровень изоляции	Выдерживаемое напряжение PF 1 мин.	kV	42/48
		Выдерживаемое напряжение грозового импульса (пиковое)	kV	75
9	Номинальная последовательность операций			0-0.3s-C0-180s-CO
10	Механическая жизнь		Время	10000
11	Номинальное время отключения тока короткого замыкания		Время	30
12	Номинальное замыкающее напряжение при рабочей настройке		V	AC220,DC220.100
13	Номинальное рабочее напряжение открытия		V	AC220,DC220.100
14	Контактный инсульт		mm	11±1
15	Перемещение контакта (ограничивающая длина контактной пружины)		mm	3
16	Нарушение одновременности замыкания и размыкания контактов		ms	≤2
17	Время отскока при закрытии контакта		ms	≤2
18	Средняя скорость открытия		m/s	1.0±0.2
19	Средняя скорость закрытия		m/s	0.7±0.15
20	Opening Time	Самое высокое рабочее напряжение	s	0.015-0.05
		Самое низкое рабочее напряжение	s	0.03-0.06
21	Время закрытия контакта		s	0.025-0.05
22	Ток по сопротивлению фазной цепи		μΩ	≤120（≤200）
	Предел контактной эрозии		mm	3
