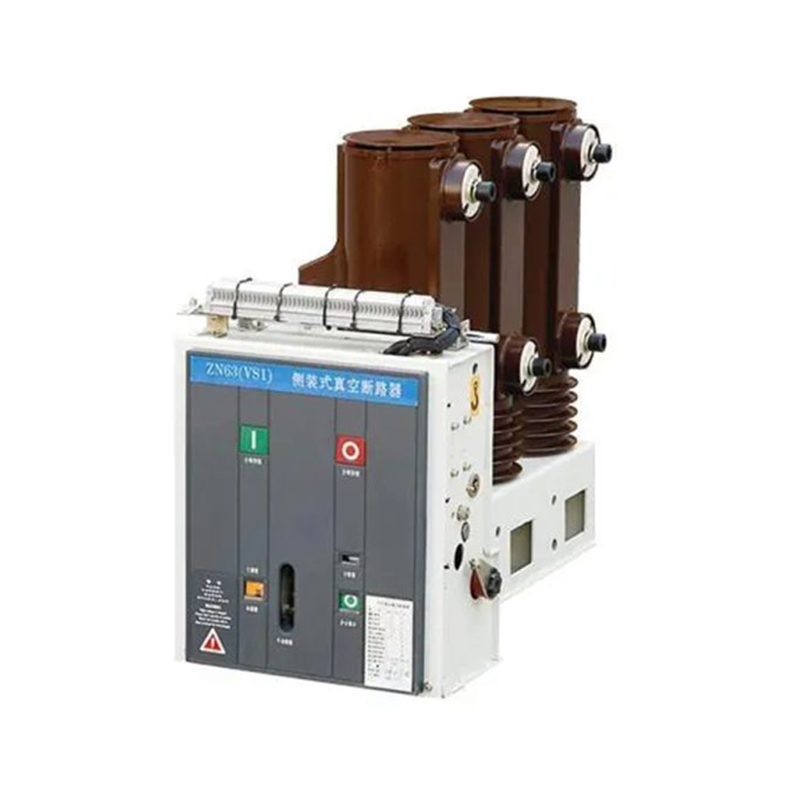

ZN63(VS1)~24KV Герметичный вакуумный выключатель для внутреннего применения

Поделиться с:

ZN63(VS1)~24KV Герметичный вакуумный выключатель для внутреннего примененияэто крытый
распределительное устройство, используемое в трехфазной системе, переменный ток 50 Гц, номинальное напряжение 24 кВ в качестве устройства защиты и управления электросетью, силовым оборудованием на промышленных предприятиях, это вакуумный выключатель нового поколения, разработанный и изготовленный нашей компанией на внутреннем и внешнем рынке и многолетний опыт производства. Выключатель соответствует стандартам GB1984, JB3855, DL/L402/403, LEC62771-100 и т. д.

штат:



Запрос цены

Описание Продукта

Описание

Функции

В молоте используется новый модульный пружинный привод, компактная конструкция, простая и разумная компоновка, надежная трансмиссия, легкая установка.

Приводной механизм интегрирован с корпусом выключателя, то есть весь выключатель может быть фиксированным или установлен на подвижном основании в качестве несущего блока;
В основной токопроводящей цепи обычно используется прочно загерметизированный полюс, изолирующая трубка также является дополнительной.

Основная токопроводящая цепь герметизирована твердым изоляционным материалом, образуя массивную опорную колонну, не требующую обслуживания, высокую надежность, мини-тип.

Выключатель первого класса E2.

После установки в панель он может обеспечить превосходные функции 5-блокировки.

Режим Описание

Z N 63 - 24 / □-□

Z	Вакуумный выключатель
N	Крытый тип
63	Проектный код
-
24	Номинальное напряжение(KV)
/
□	Номинальный ток(A)
-
□	Номинальный ток отключения при коротком замыкании (виртуальное значение KA)

Условия окружающей среды

Высота: 1 000 м и ниже.
Температура окружающей среды: самая высокая + 40 ℃, самая низкая: -25 ℃.
Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90% Давление насыщенного пара: среднесуточное не более 2,2×10-3МPа, среднемесячное не более 1,8×10-3МPа.
Землетрясение не превысит 8 градусов
На рабочем месте не должно быть легковоспламеняющихся, взрывоопасных и коррозийных материалов, а также сильной вибрации.

Технические параметры

Технические характеристики выключателя приведены в листе 1.

листе 1

Нет.	Описание			Единица	Ценить
1	Номинальное напряжение(KV)			kV	24
2	Номинальная частота			Hz	50
3	Номинальный ток			A	630.1250		1250,1600,2000, 2500,3150
4	Рейтинг в изолирующий уровень	Частота мощности 1 мин. выдержать напряжение	Между полюсами, полюс к земле	kV	65
			Пересечение изолирующего разрыва		65
		Номинальный грозовой импульс выдержать напряжение	Между полюсами, полюс к земле		125
			Пересечение изолирующего разрыва		125
5	Номинальный кратковременно выдерживаемый ток 4S			kA	20	25		31.5
6	Номинальный ток отключения при коротком замыкании (виртуальное значение KA)				20	25		31.5
7	Номинальный пиковый выдерживаемый ток				50	63		80
8	Номинальный ток включения короткого замыкания				50	63		80
9	Продолжительность номинального выдерживаемого тока короткого замыкания			s	4
10	Номинальный ток отключения при повреждении различных фаз, заземленных			kA	17.4	21.7		27.4
11	Номинальная последовательность операций				0-0.3-CO-180s-CO
12	Номинальное рабочее напряжение			V	DC(AC)220/110
13	Электрическая выносливость				E2 оценка
14	Механическая выносливость			Times	20000

Примечания:

a.Выключатель с номинальным током 31 50 А должен иметь вентилятор для охлаждения.

b. Согласно стандарту GB1984-2003, электрическая износостойкость класса E2 должна выдерживать 274 раза ток отключения при коротком замыкании.

Механические характеристики указаны в листе 2.

листе 2

Нет.	Описание		Единица	Ценить
1	Расстояние открытия контакта		mm	13±1
2	Превышение расстояния контакта			4±1
3	Центральное расстояние между полюсами			210,275
4	Допустимая толщина истирания контакта			3
5	Среднее открытие (только открытие 6mm)		m/s	11.3±0.3
6	Средняя скорость закрытия			0.6±0.2
7	Время перехода после замыкания контакта		ms	≤2
8	Асинхронность трехфазного закрытия и открытия			≤2
9	Сопротивление главной цепи Зафиксированный	Номинальный ток	A	630	1250	1600	2000	2500	3150
		Выключатель фиксированного типа	μΩ	≤50	≤45	≤35	≤35	≤30	≤25
		Выключатель типа грузовика		≤55	≤50	≤40	≤40	≤35	≤30
10	Время открытия		ms	≤50
11	Время закрытия			≤75
12	Операционные показатели операционной механик см		85%~110% Номинальное напряжение
			85%~110% Номинальное напряжение
			≤30% Номинальное напряжение

Основные технические данные привода приведены в листе 3.

листе 3

Нет.	Описание	Единица	Ценить
1	Номинальное рабочее напряжение для открытия	V	DC(AC)220/DC(AC)110
2	Номинальное рабочее напряжение для закрытия	V	DC(AC)220/DC(AC)110
3	Номинальный мгновенный ток отключения при перегрузке по току	A	5/3.5
4	Номинальное напряжение для зарядки двигателя	V	DC(AC)220/DC(AC)110
5	Номинальная выходная мощность зарядного двигателя	W	70
6	Время зарядки	S	≤10
7	1 мин. выдерживаемое напряжение p.f во вторичной цепи	V	20000
