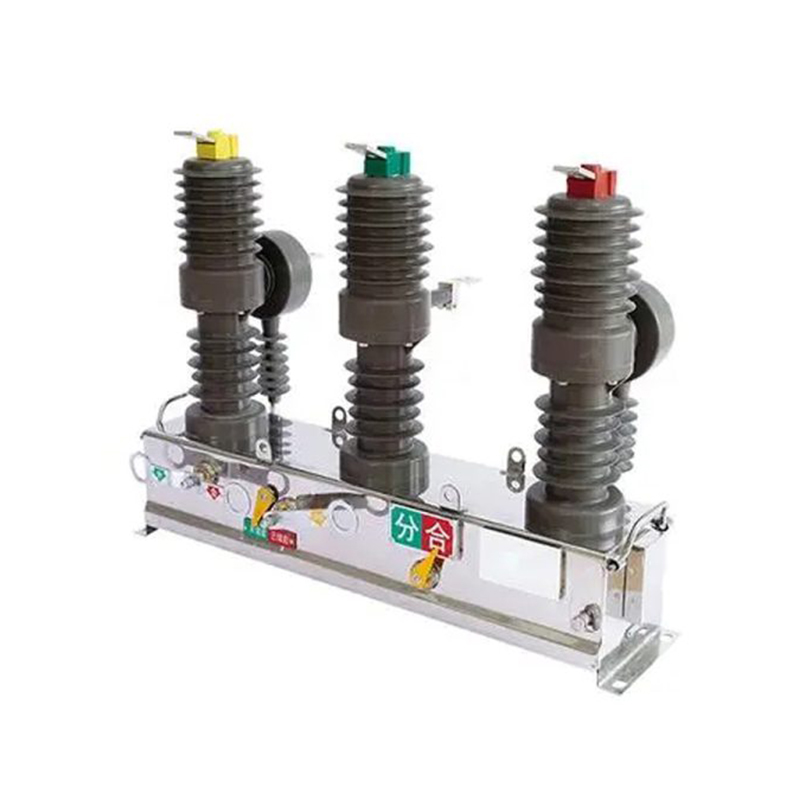

ZW32-12~24KV Серия Открытый Высоковольтный Вакуумный Выключатель с Постоянным Магнитом

Поделиться с:

Высоковольтный VCB для наружного применения типа ZW32-12 подходит для трехфазной энергосистемы с частотой переменного тока 50 Гц и напряжением 10–12 кВ, используется в качестве отключающего и замыкающего тока нагрузки. Он имеет функцию защиты от перегрузки и короткого замыкания, может удовлетворить требования контроля и измерения. Его также можно использовать в качестве дистанционного управления, мониторинга и т. д. Он подходит для управления и защиты оборудования подстанций и энергосистем горнодобывающих предприятий, а также подходит для мест с частой эксплуатацией в сельской электросети.

штат:



Запрос цены

Описание Продукта

Технические параметры

Нет.	Имя			Единица	Данные
1					12	24
2	Номинальная изоляция Уровень	1 мин. PF с постоянным напряжением	Сухой	kV	42	65
			Влажный		34	50
		Выдерживаемое напряжение грозового импульса (пиковое)			75	1250
3		Номинальный ток		A	630,400.20	630,400.20
4		Номинальный ток отключения при коротком замыкании		kA	20,16,12.5	20,16,12.5
5		Номинальная последовательность операций			0-0.3s-CO-180s-CO	0-0.3s-180s-CO
6		Номинальное время отключения при коротком замыкании		Время	30	30
7		Номинальный ток включения короткого замыкания (пиковый)		kA	50	50
8		Номинальный пиковый выдерживаемый ток
9		Номинальный ток короткого замыкания			20	20
10		Номинальная продолжительность короткого замыкания		S	4	4
11	Открытие время (SHT)	Максимальное рабочее напряжение		ms	15-50	15-50
		Номинальное рабочее напряжение
		Минимальное рабочее напряжение			30-60	30-60
12		Время закрытия		ms	25-50	25-50
13		Полное время работы			s100	s100
14		Время искрения			20	20
15		Механическая жизнь		Время	1000	1000
16		Номинальная потребляемая мощность зарядного двигателя		w	40	40
17		Номинальное рабочее напряжение и вспомогательное напряжение схема		v	DC200、110、24	DC200、110、24
					AC200、110、24	AC200、110、24
18		Номинальное напряжение времени хранения		s	S10	S10
19	Перегрузка по току Выпускать	Номинальный ток		A	5	5
		Ток отключения Точность		%	±10	±10
